한국형 전원주택 설계도면(65)

2009년 8월 4일 (화) 15:41:08 | 지면 발행 ( 2009년 7월호 - 전체 보기 )

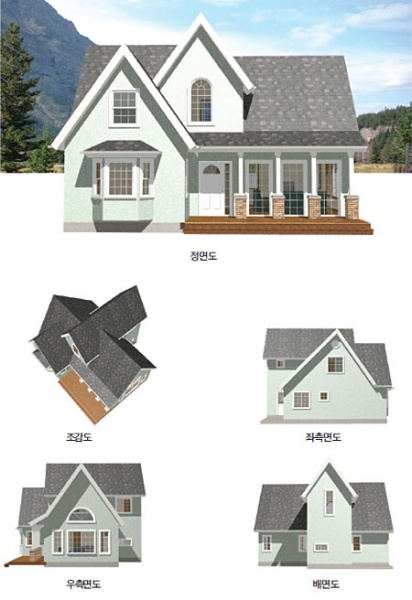

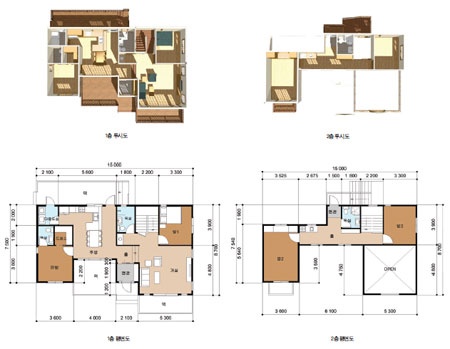

외벽과 지붕 선이 다채로운 주택으로, 전면 중앙 현관 좌우로 주요 공간을 배치했다. 외부에서 진입하기 편하게 하고 내부 동선을 줄이려는 의도에서다. 거실과 방을 좌우로 분리하고, 방과 방 사이에 욕실과 홀을 배치해 가족 간 간섭을 최소화했다. 또한 주방/식당과 거실의 간격을 띄우거나 대각선으로 배치해 실이 지닌 고유 기능을 살렸다. 단층은 지붕 선의 변화로, 복층은 모임지붕과 박공지붕 그리고 재질과 색상이 다른 외벽 마감재로 외관에 입체감과 질감을 강조했다.

도면 이용 방법

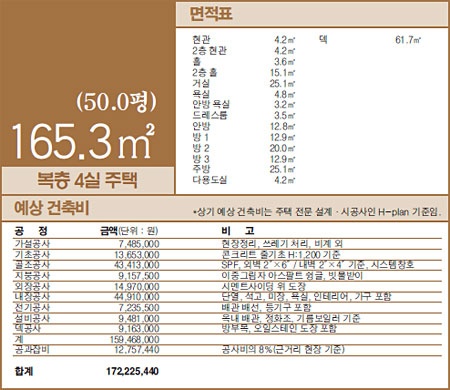

면적 관련 참고 사항 | 본 도면들의 면적은 건축물 중심선이 아닌 외벽선을 기준으로 작성했기에 우리나라 건축법을 기준으로 하면 오차가 발생할 수 있습니다. 덱(Deck) 면적은 건축면적에 포함시키지 않았습니다.

구조 및 디자인 관련 | 본 도면들은 미국식 경량 목구조(2″×4″)로 설계했기에 조적조나 R/C 등 다른 구조로 설계할 때는 필자에게 문의 바랍니다.

설계 및 시공 의뢰 관련 | ▲본지本誌에 공개한 도면을 이용해 건축을 준비하는 분들 중 보다 상세한 도면이나 부분적 수정 도면을 원하는 경우 ▲새로 개인 맞춤형 디자인 도면(투시도 포함)이 필요한 경우 ▲보다 상세한 견적과 시방·시공 계획이 필요한 경우 ▲경제 사정으로 건축주 직영으로 공사를 계획할 때 설계 자문 및 C.M이 필요한 경우 ▲골조공사나 반축공사 같은 부분 도급 방식을 고려하는 경우에는 문의 바랍니다.

문의 H-plan 031-638-4438 / 011-9765-1573 www.hplan.co.kr
