패시브 하우스의 조건을 갖추기 위해 고기밀, 고단열과 함께 꼭 필요한 게 ‘열 회수 환기장치’이다. 실내 공기는 시간이 갈수록 오염되기 때문에 주기적으로 환기를 해줘야 한다. 하지만 환기를 통해 많은 에너지가 빠져나기 때문에 그만큼 냉·난방 에너지를 사용해야 한다. 패시브 하우스는 이러한 에너지 손실을 줄이기 위해 열 회수 환기장치를 이용한다.

글 백홍기 기자 자료 월간 전원주택라이프 DB, (사)한국패시브건축협회

패시브 하우스의 조건
열 회수 환기장치

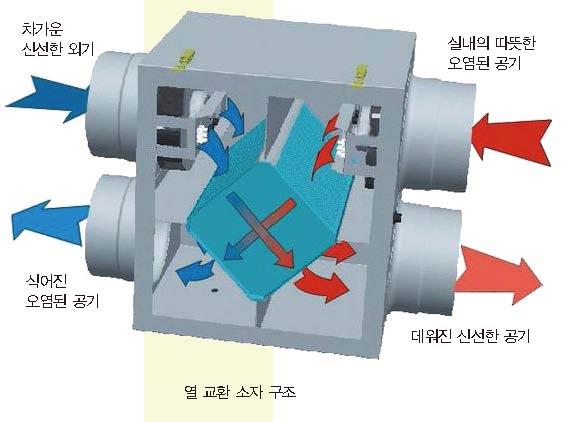

열 회수 환기장치는 내부에서 열을 발생시키는 게 아니다. 열 교환 소자라는 부분에서 실내·외 공기가 섞이지 않게 교차시키면서 열을 교환한다. 패시브 하우스 기준의 열 교환기 효율이 75%라고 하는 것은 공기가 교차하면서 75% 이상의 열을 교환한다는 뜻이다. 최근 80% 초반의 효율을 보이는 제품도 선보이고 있어 갈수록 열효율은 높아질 것으로 보인다. 그러나 주의할 점은 실내·외 공기를 직접 섞으면서 90%의 효율을 보이는 제품도 있으니, 효율만 가지고 제품을 선택하면 안 된다.

열 회수 환기장치 필요성
열 회수 환기장치는 에너지 효율을 위해 패시브 하우스에 꼭 필요하고 말한다. 그렇다면 열 회수 환기장치는 열효율이라는 기능성만 있는 것인가? 결코 저렴하지 않는 열 회수장치를 설치하는 것에 대한 의문을 품는 사람도 있다. 고기밀과 고단열을 하고 환기는 적절하게 필요할 때 한다는 것이다.

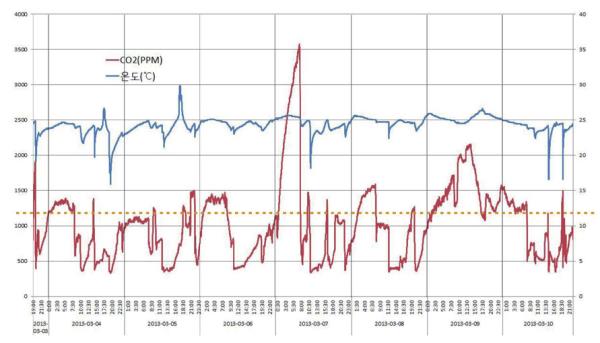

그렇다면 일반 가정에서 창을 열고 환기하는 것과 열 회수 환기장치를 이용해 환기할 때 어떤 쪽이 더 환기가 잘 이루어질까? 이에 대해 비교적 환기를 잘 한다는 한 가정을 대상으로 집 안방의 이산화탄소 분포도를 측정한 수치가 있다. 측정 결과 환기 시간엔 공기 중 이산화탄소의 비율이 낮아졌지만, 취침시간부터 아침까지 이산화탄소 비율이 높게 증가하는 것으로 나타났다.

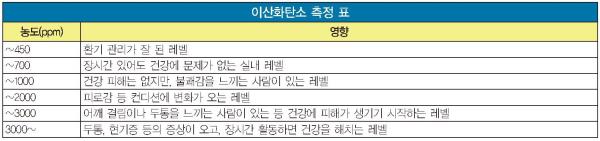

공기 중 이산화탄소가 최고에 달할 땐 무려 3500ppm까지 오른다. 물론 이러한 수치를 일반화하기엔 무리가 따른다. 하지만 환기를 잘 했음에도 이러한 수치를 나타낸 사실을 보면, 환기가 어려운 계절엔 실내 환경이 어떨지 예상해볼 수 있겠다.

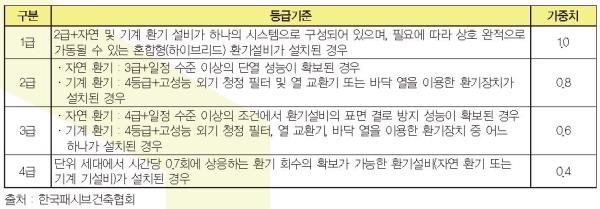

공동주택의 실내 공기 질 확보에 관한 법적 기준을 보면 시간당 0.5회로 보고 있다.
매시간 집 전체 공기의 약 50%에 해당하는 공기를 외부 공기와 교체해야 한다는 것이다. 창을 통해 이러한 기준을 맞추는 건 사실상 불가능하다고 봐야 한다. 이러한 시점에서 본다면 열 회수 환기장치는 모든 집에 필수로 갖춰야 할 기기라 할 수 있다.

현재 국내에서 가장 많이 사용되고 있는 형태다. 수백 개 빨대 모양의 원통을 나열하고 서로 교차되도록 겹친다.
전열 교환은 습기까지 교환되는 제품이고, 현열 교환기는 열만 교환되는 제품이다.

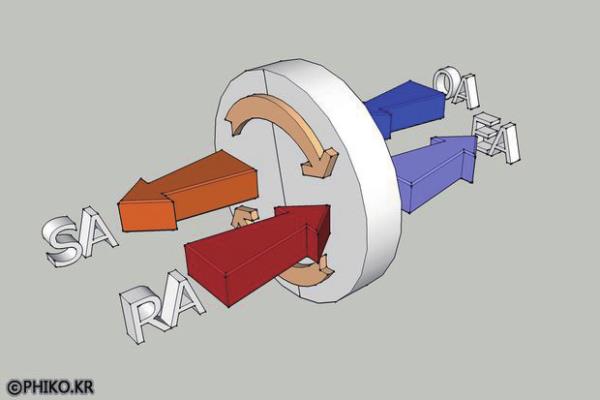

대형 공조기에 들어가는 열 교환기를 주택 용도에 맞게 축소한 것이다. 구조는 판형 열 교환기에 비해 복잡하다. 원형의 열 교환 소자가 지속적으로 회전하면서 절반은 급기, 절반은 배기를 하는 방식이다. 배기할 때 열 교환 소자에 머문 열기를 급기하면서 열을 교환한다.

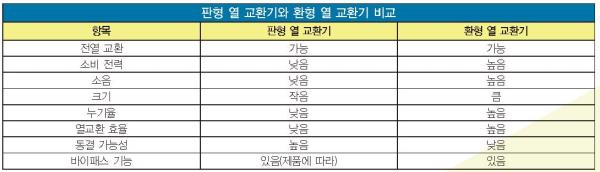

피자 조각처럼 나누어져 있는 환형 열 교환기 필터를 빼내 세탁 후 재사용한다. 필터 교체가 없는 게 장점이지만, 세밀한 필터링이 불가능하다. 판형 열 교환기에 비해 효율은 높지만 누기율*이 8%라는 점을 들면 열 교환의 실제 효율은 보다 낮은 것으로 보인다. 판형 열 교환기에 비해 소음이 큰 것도 단점이다.
*누기율 : 외부 공기에 내부 공기가 일부 섞여서 들어오는 것(판형 열 교환기의 누기율은 3%이다.)

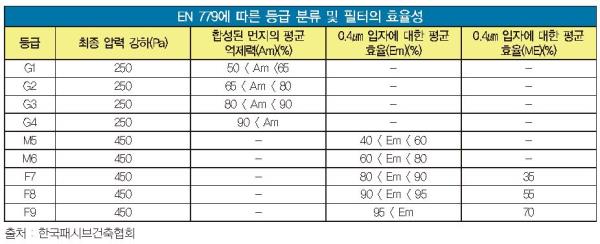

CEN(유럽 표준화 위원회)의 표준을 따른다.
G1 ~ G4 : 기본 필터
M5 ~ M6 : 중간 필터
F7 ~ F9 : 미세 필터

국내 열 회수 환기장치 필터 기준
건축물의 설비 등에 관한 규칙을 따른다.
KS B 6141 : 환기용 공기 필터 유니트의 시험조건에 의해 KS A 0090 : 시험용 분체 및 시험용 입자에 의한 11종의 먼지(1.6~2.3㎛)를 60% 이상 집진하는 효율을 요구하고 있다.
