 복사 냉난방 적용 에너지 스마트 홈 서초 경량목조주택
서울시 서초구 서초동에 들어선 연면적이 161.8평(지하 1층, 지상 2층)인 경량 목조주택이다. 패시브하우스 수준의 단열과 기밀 시공에다 액티브 요소인 태양광과 지열 시스템을 적용한 저에너지 주택이다. 특히, 바닥에 파이프를 매립하고, 이를 복사면으로 활용한 복사 냉난방 방식을 채용했다는 점에서 눈길을 끈다.
글 김경한 기자 사진 최은지 기자

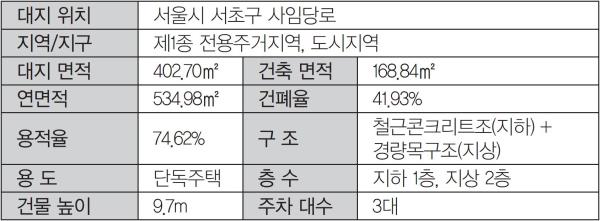

HOUSE NOTE DATA 위치 서울시 서초구 서초동 지역/지구 제1종 전용주거지역, 도시지역 건축구조 경량목구조(지하 철근콘크리트) 공사기간 2016년 2월 ~ 2017년 3월 토목공사 H-파일 토류판 공법 대지면적 402.70㎡(121.81평) 건축면적 168.84㎡(51.07평) 건폐율 41.93% 연면적 534.98㎡(161.83평) - 지하포함 지하 234.47㎡(70.92평) 1층 164.52㎡(49.77평) 2층 135.99㎡(41.14평) 다락 21.60㎡(6.53평) 용적률 74.62% 건축비용 8억 1,823만 원(3.3㎡당 505만 원)
MATERIAL 외부마감 지붕 - EL징크 외벽 - 적삼목사이딩 + 스타코 데크 - 이페 내부마감 천장 - 무절 편백 루버 + 규조토 내벽 - 무절 편백 루버 + 규조토 바닥 - 원목마루 단열재 지붕 - T280 48k 글라스울 외단열 - T230 48k 글라스울 내단열 - T140 48k 글라스울 계단실 디딤판 - 오크원목 난간 - 오크원목 창호 이건창호 PWS 70 TT 현관 우드플러스 조명 주문 제작 주방기구 스나이데로 위생기구 아메리칸스탠다드 난방기구 귀뚜라미가스보일러 + 대성지열보일러 신재생에너지 태양광설치, 지열시스템
설계 ㈜대현건축사무소 02-3446-1151
아파트에서 살던 건축주가 서초에 단독주택을 지은 이유는 아들 부부 그리고 곧 태어날 손주와 함께 살기 위해서다. 공간을 수평으로 나눠 사용하는 아파트에선 세대 간 프라이버시를 확보하기 어렵고 층간 소음으로 아이들의 정서 함양에 나쁜 영향을 미치며 공간 구조가 폐쇄형이라 쾌적한 실내 공기질을 확보하기 어렵다. 서초동 건축주가 건축구조를 친환경 목구조로 정하고 설계·시공 부분에선 층으로 세대별 공간을 구획하고 건강성 자재인 원목과 규조토 위주로 실내를 꾸민 이유다.
서초 주택은 고단열과 고기밀 외피, 환기 시스템 등 패시브하우스 기술 요소를 적용하고, 태양광과 지열 시스템 등 액티브 요소를 적용했기에 제로에너지하우스 수준에 가까운 주택이라고 할 수 있다. 특히, 지열 시스템과 연동시킨 바닥 복사 냉난방 시스템(우포너코리아 설비 적용)은 사계절 실내 온도를 15∼20℃로 일정하게 유지시켜줌으로써 쾌적한 주거 공간을 조성한다.

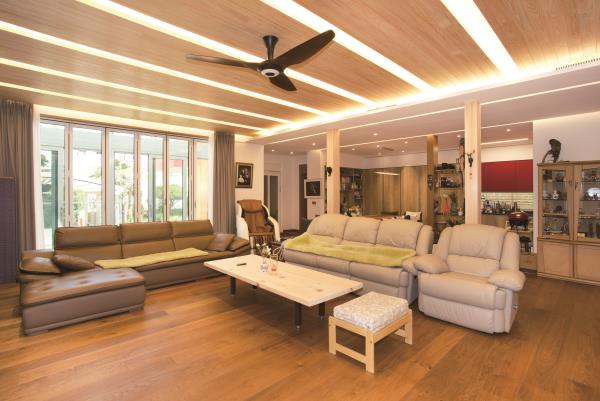

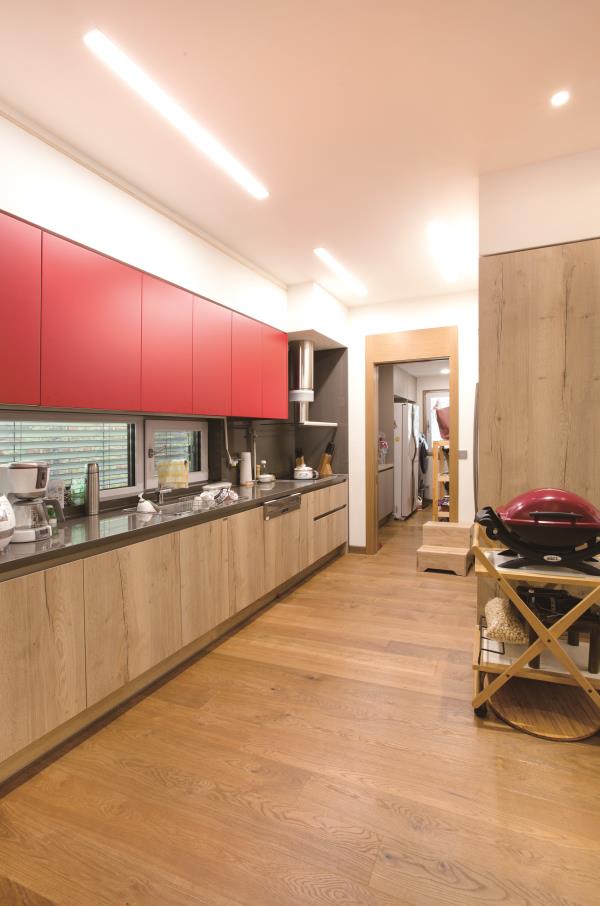

 거실과 주방은 연결되어 있지만, 천장을 편백무절 루버(거실)와 규조토(주방)로 마감해 단 차이를 두며 공간을 구분했다.

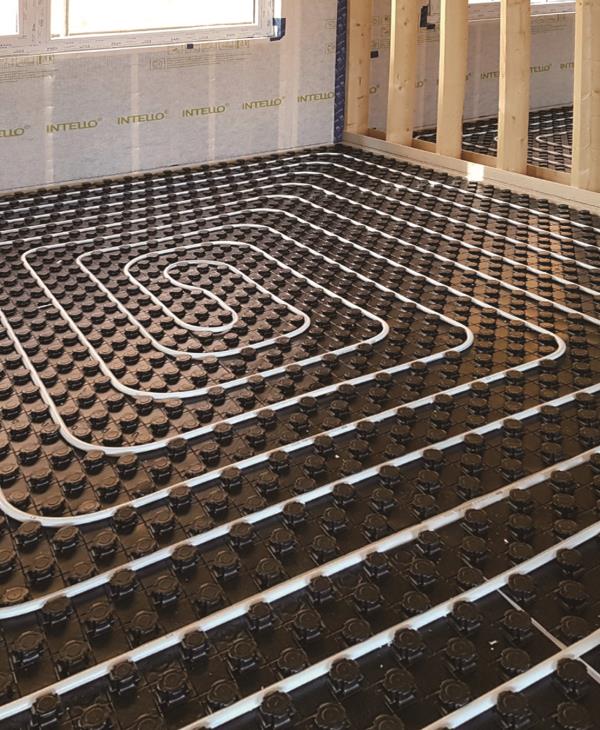

 바닥은 우포너코리아의 복사 냉난방 시스템을 적용했다. 이 시스템은 여름철에는 배관으로 냉수를 흘려보내 냉방을 하고, 겨울철에는 온수를 보내 난방까지 할 수 있다. 냉온수는 지열과 연동시키므로 비용 절감 효과도 있다.   건축주가 사업을 하다 보니 찾아오는 손님이 많아 식당을 크게 배치했다. 주방은 거실에서 조리하는 모습이 보이지 않도록 가벽과 기둥으로 살짝 가렸다.
개방적이고 폐쇄적인 공간의 공존 서초 주택의 대지 면적은 약 122평이고 형태는 좌우로 긴 장방형이며, 남서측은 8m 도로에 접하고 남동측엔 단층주택이, 북서측과 북동측엔 복층주택이 자리하고 있다. 주택은 도로에서 진입의 편리성과 일조와 조망, 통풍 등을 고려해 남동측으로 배치했다.
남서측 도로면에 주차장과 피트니스룸을 갖춘 지하로 통하는 램프와 대문을 계획했다. 지하실에서 계단을 통해 각각의 층으로 진입할 수 있으며 계단실 각각의 층마다 방범과 프라이버시를 위해 문을 설치했다. 지하층이 1층에 비해 면적이 상당한데, 지하층 위에 넓은 마당과 주택을 배치했기 때문이다. 지하층 램프 옆으로 낸 대문을 열고 디딤석을 밟으면 현관이 나온다. 1층은 개방형 복도 구조로 현관 가까이 앞뒤로 거실과 주방/식당을, 안쪽 깊숙이 드레스룸과 욕실이 딸린 안방을 배치했다. 안방은 여타 공간에 비해 면적이 작은 편이며 여닫이문과 미닫이문을 통과해야 진입할 수 있는 프라이빗 공간이다.
2층은 아들 부부를 위한 공간으로 계단실 가까이 앞쪽에 거실과 주방/식당을, 뒤쪽에 공용 화장실과 향후 태어날 아이들을 위한 두 개의 방을 배치했다. 그리고 1층과 마찬가지로 안쪽 깊숙이 부부 침실을 배치했는데 1층에 비해 드레스룸에 넓은 면적을 할애했다. 아이들 방 가까이 추억 만들기 공간인 다락을 드린 점이 눈에 띈다. 2층 거실 전면의 베란다는 마당을 밟지 않고도 야외 분위기를 만끽할 수 있는 공간으로 아들 부부를 위한 건축주의 배려를 엿보게 한다.

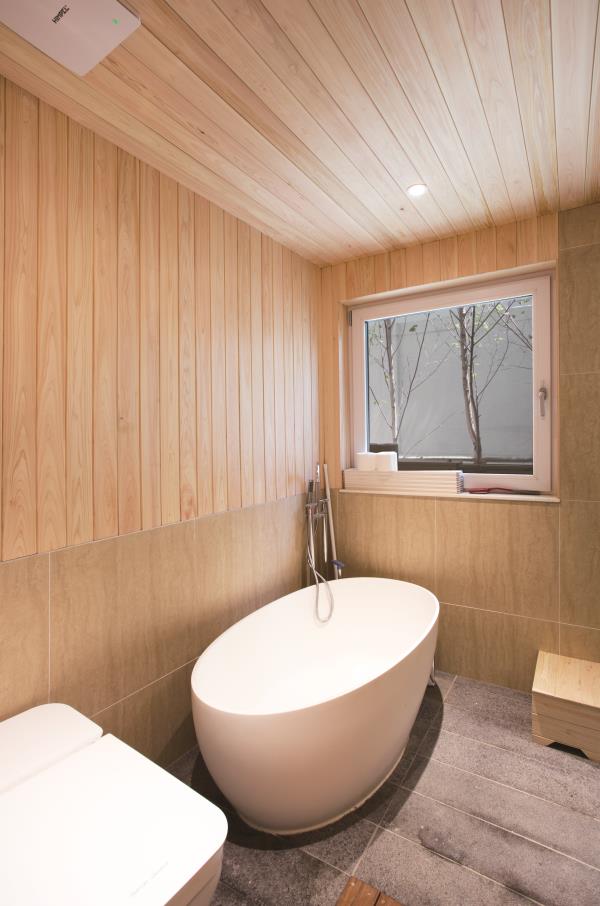

  안방은 다른 공간에 비해 면적이 작은 편이다. 안방 옆에 배치한 욕실은 천장과 벽면 일부를 편백 루버로 마감해 힐링공간으로 만들었다.

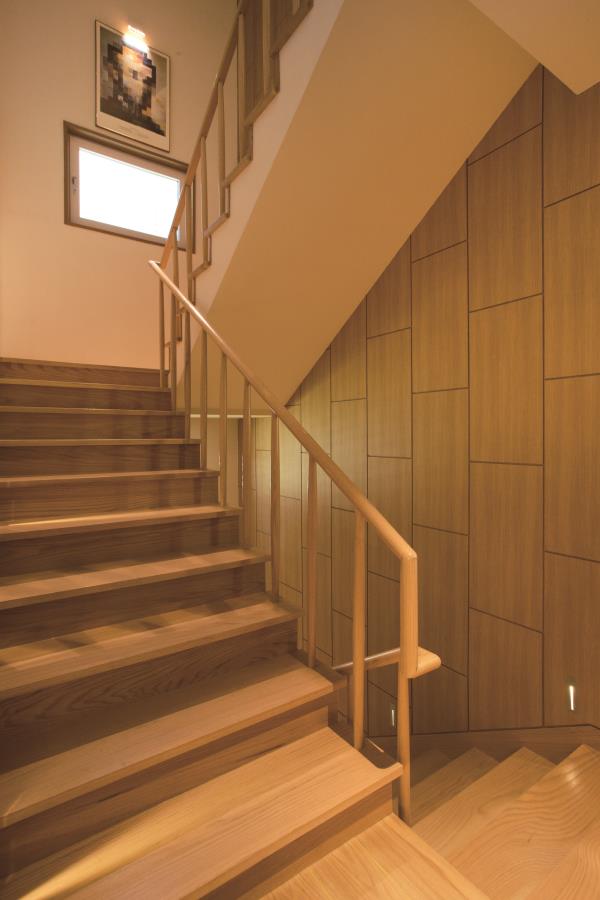

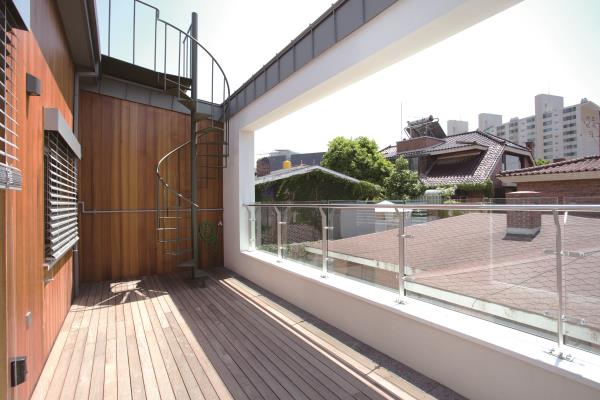

 지하 주차장문을 열고 들어서면 3층까지 이어지는 계단실은 챌판과 디딤판을 오크 원목으로 시공해 고급스러운 분위기를 연출한다.  2층은 아들 부부와 손주가 머무는 공간이다. 독립적인 생활이 가능하도록 거실과 주방/식당을 완벽히 갖췄다.   아들 부부가 사용하는 방과 드레스룸이다. 드레스룸은 젊은 세대 취향을 반영해 1층의 것보다 넓혔다.  2층 거실의 전면 베란다는 1층 마당으로 내려가지 않고도 야외 분위기를 만끽할 수 있는 공간이다.  앞마당에는 잔디와 나무를 심어 도심 속에서도 자연을 누릴 수 있도록 했다.

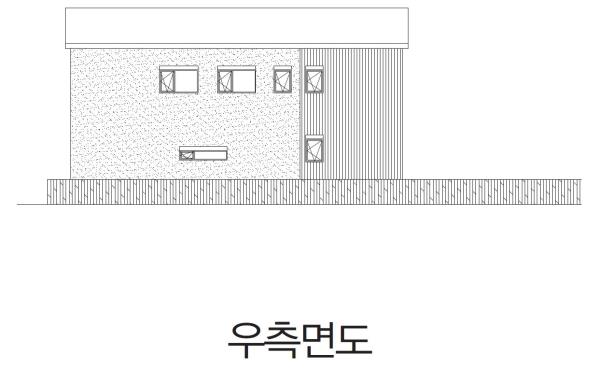

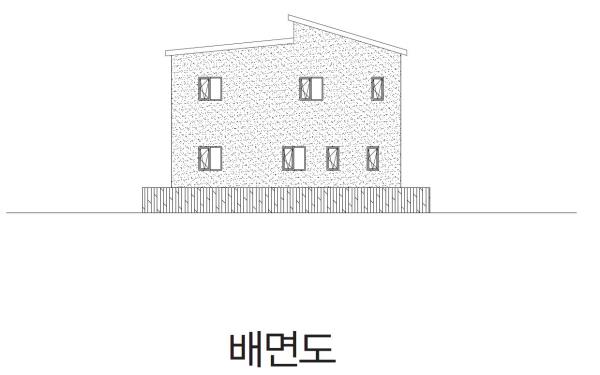

서초 주택은 건축주가 아들 부부와 향후 태어날 손주와 함께하기 위해 지은 건물답게 고단열·고기밀 시공, 친환경 자재 사용에 초점을 맞췄다. 입면은 깔끔하고 단아한 이미지이며 실내는 주된 마감재인 원목과 규조토 등으로 포근하고 따듯한 분위기다.

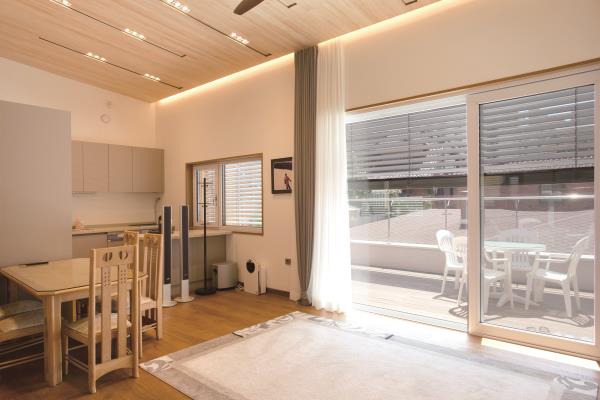

거실과 주방/식당은 개방형 구조지만 편백 무절 루버와 규조토로 천장 마감재를 달리 적용하고 단에 차이를 줌으로써 공간을 차별화했다. 욕실은 천장과 벽체 일부에 편백 무절 루버를 사용해 힐링 공간으로 꾸몄다. 계단실의 챌판과 디딤판은 오크 원목을 사용해 고급스러움을 더했다. 아토피 예방과 습기 조절 효과가 있는 주요 마감재인 원목과 규조토 등에서 건강성 주거 공간을 향한 건축주의 노력을 짐작케 한다.
우포너코리아 서초 에너지 스마트 홈 적용 기술

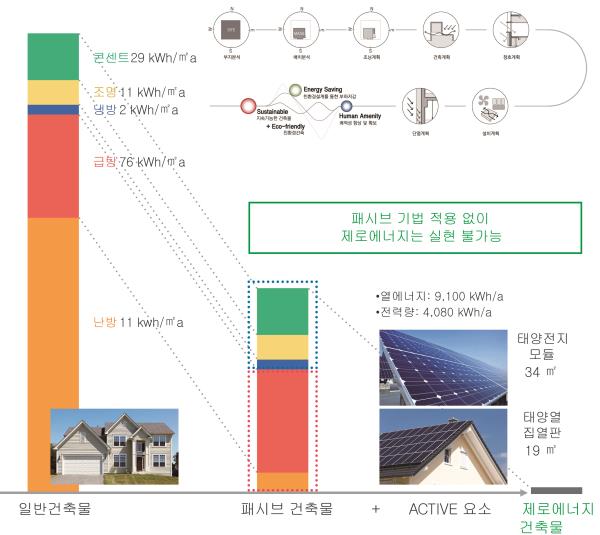

• 난방에너지가 전체에너지의 약 65%를 차지함 • 패시브 주택은 아무런 기계적 장치없이 난방에너지를 95% 감소시킴 • 여기에 적당한 양의 신재생 에너지를 사용함으로써 제로 에너지 주택이 가능해짐

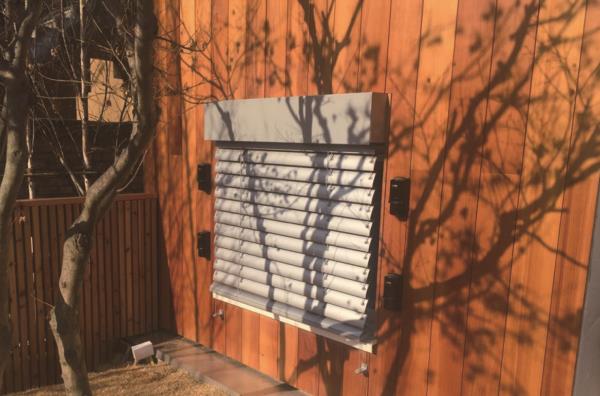

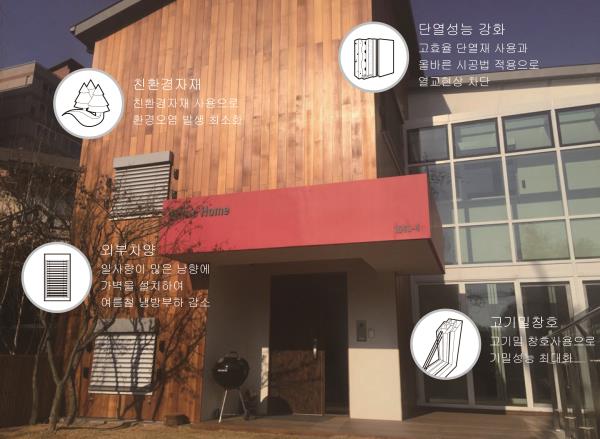

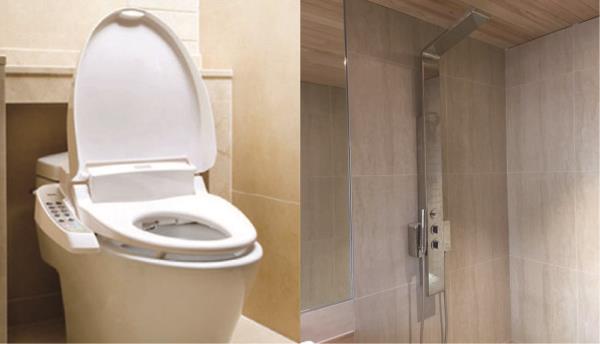

PASSIVE  고기밀 고단열 시스템창호 외단열시스템 단면 외단열미장마감시스템 구성 절수형 위생기구 가변형차양장치(EVB)·창호와 콘크리트 구조물은 틈새 없이 기밀 테이프 시공 후 마감 ·적용기준: 열관류율 창호 0.91W/㎥K, 단열문 1.88W/㎥K ·남서측면의 창 상부에는 가변형 차양 장치(EVB)를 설치하여 여름철 냉방부하 감소

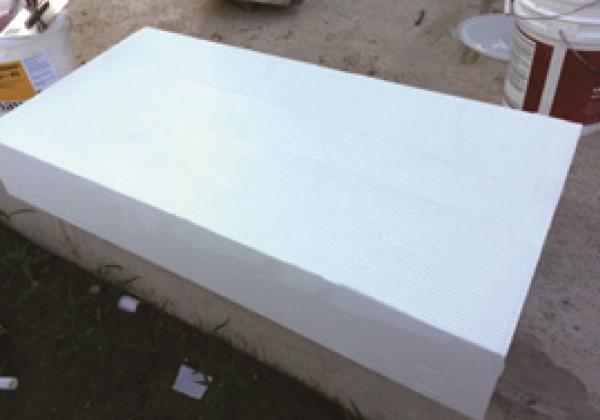

 외단열시스템 T200 비드법보온판 1종 3호·적용성능: 외벽 0.15W/㎥K, 지붕 0.15W/㎥K, 바닥 0.13W/㎥K ·단열재와 벽체는 분리되지 않도록 시공 ·열교가 생기지 않도록 단열재와 단열재 사이는 틈이 없이 접착되도록 시공

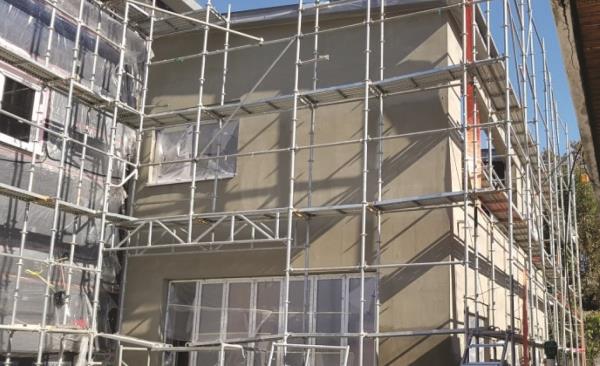

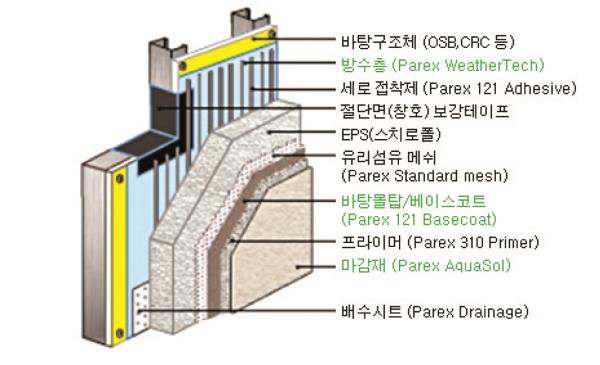

 외단열미장마감시스템 시공·외부 오염 방지 및 내부 수분 투과로 벽체 결로 방지 ·고압세척만으로 오염제거 가능 ·ASTM E84(표면염소시험) Class A등급, 외부 화재의 차단 ·순도 높은 아크릴 폴리머 사용으로 시멘트계 외단열 마감재의고질적 문제인 표면 크랙에 대응하여 저균열 효과

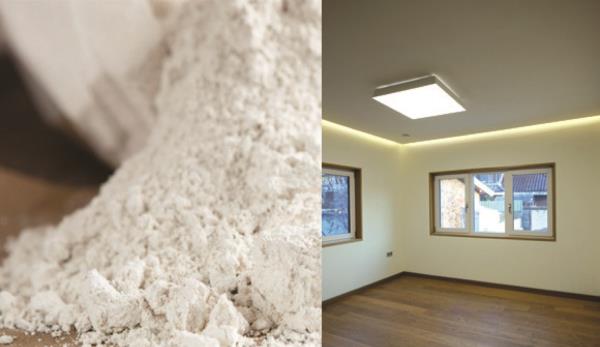

 친환경 규조토페인트·천연광물질을 주원료로 제조된 천연 무기질 페인트 ·흡/방습, 유해물질 흡착 분해, 탈취, 향균/항곰팡이, 원적외선 발생, 불연성 등의 기능 ·TVOCs/포름알데히드 0%
CERTIFICATE
 LED 조명

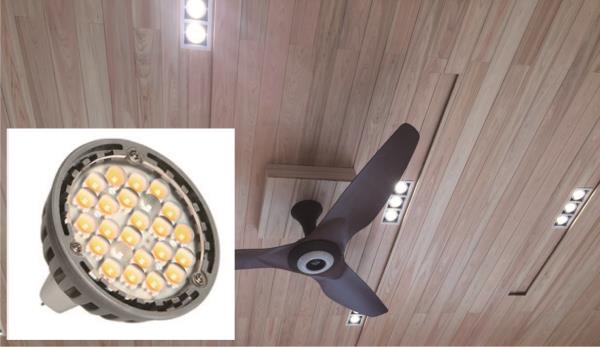

·LED조명을 사용하여 전등 전력부하 저감
 열교환장치 및 공조시스템
·열교환장치를 사용하여 열손실을 줄인 지속적인 환기로쾌적한 실내환경 제공 ·여름철 자체 제습 기능으로 전체 냉방부하를 줄여줌

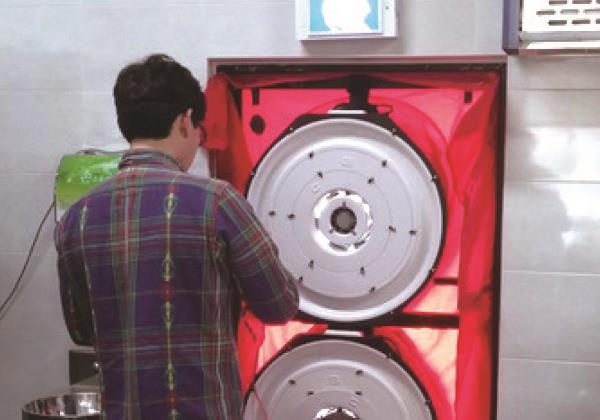

 기밀성테스트
·건물 전체를 폐쇄한 다음 기압차를 이용하여 내부 공기가빠져나가는 양을 측정 ·기밀성 테스트 결과 50Pa: 0.17회 / h ·PHPP 계산을 통한 결과: 1.6L
 KERMI Radiator(복사 냉난방 패널)
·복사 냉난방 시스템은 인체에 직접적으로 작용하여 기존대류 방식에 비해 1~2℃ 정도 낮게(난방시) 또는 높게 (냉방시) 냉난방시에도 동일한 쾌적감 제공 ·바닥 복사 냉/난방에 추가해 보다 빠른 부하 대응 가능 ·미려한 외관으로 실내의 고급스러운 인테리어 효과

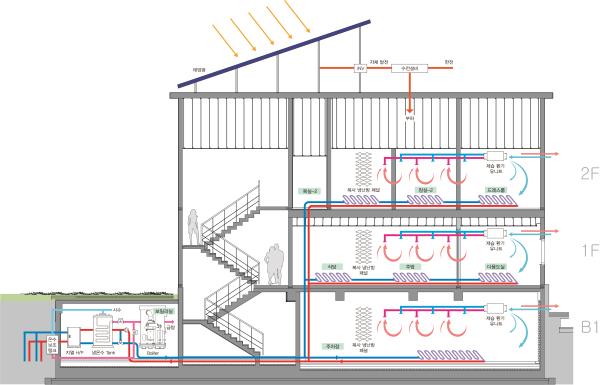

ENERGY SMART HOME 냉ㆍ난방SYSTEM FLOW
지열히트펌프 시스템
·공기열원으로 사용할 경우보다 최대 37% 정도의 에너지 절감 ·한 대의 장비로 냉방 난방이 가능 ·난방시 제상이 필요 없음 ·급탕시 예열하여 가스 사용 절감
태양광 시스템 ·계통연계형 시스템(Grid-Connected System)으로 태양광으로부터전기를 공급받을 수 없는 시간이나 날씨에 전력 시스템으로부터 안정적으로 전기를 공급받고, 태양광 발전으로 얻은 전기가 남을 때에는 전력 회사로 보낼 수 있도록 되어 있음 ·한달에 평균적으로 286kWh 절약

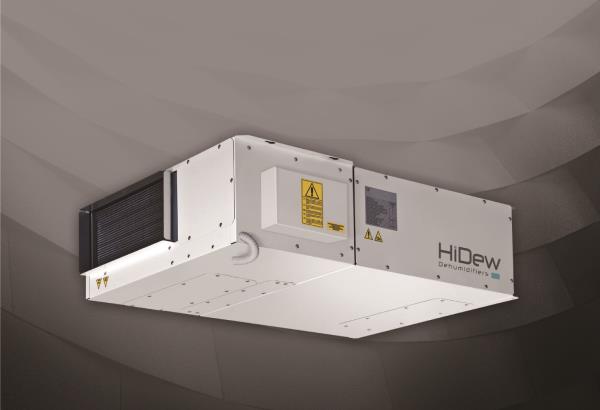

제습환기유니트 ·패시브하우스의 환기 문제 해결 ·여름철 환기시 실내외 공기를 열교환하여 에너지 회수와 동시에 제습 기능이 동작하므로 실내 습도를 낮춰 쾌적한 실내 유지 ·여름철 환기시 외기와 배기의 공기 열교환을 통해 적은 에너지 소모 ·프로그램 운전으로 실내 공기질 유지 가능
급탕 ·겨울철: 시수가 지열히트펌프용 온수 탱크를 1차로 통과하여 30~40℃ 정도의 온수로 만들어 추가로 필요한 급탕 온도만 보일러를 가동해 적은 양의 가스로 급탕 해결 ·여름철: 지열히트펌프 응축 열교환기의 출구측 고온수를 온수 보조 탱크로 통과시키고 급탕용 시수를 이 온수 보조 탱크로 통과시켜 예열 후 보일러로 보내 급탕용 에너지 절약
바닥복사/냉 난방 시스템 ·기존 대류방식이 아닌 바닥 복사 냉난방 시스템은 냉난방시 인체에 직접적으로 작용하여 기존 방식의 공조시스템에 비해 1~2℃ 정도 낮게(난방시) 또는 높게(냉방시) 냉난방시에도 동일한 쾌적감 제공 ·기존 공조시스템 대비 약 12% 이상 에너지 소비 및 운영비 절감
통합제어시스템 ·건물 내부의 열원(지열히트펌프, 보일러)과 냉난방(바닥 복사 냉/난방, 제습환기유니트)을 하나의 시스템으로 통합하여 운영 ·각 방의 서모스텟과 통신으로 연결되어 사용자가 설정한 값으로 실내 최적 제어 ·외부에서 인터넷으로 실내 온도 및 전등 상태 확인 및 제어 가능
