SPECIAL FEATURE 건강하고 쾌적한 겨울나기 주택 만들기

따듯한 겨울나기의 중심,

보일러

가을에 들어선 게 엊그제 같은데 어느새 아침저녁으로 쌀쌀한 기온이 감돌면서 시나브로 난방 온도 조절기에 손이 간다. 바야흐로 겨울나기 준비에 들어갈 시기다. 따듯한 겨울나기는 보일러에서부터 출발한다. 도시가스가 공급되지 않는 전원형 단독주택에선 난방 보일러용 연료로 주로 기름, 전기, LPG 등을 사용한다. 우리 집에 어울리는 보일러는 무엇이 있는지 살펴보자.

글 이상현 기자
취재협조 국토해양부, 에너지관리공단, 귀뚜라미보일러, 경동나비엔, 대성히트펌프

아궁이에 불을 지펴 구들장을 데워 겨울을 나던 우리나라는 일제강점기 때 현대식 보일러를 처음 접했다. 그로부터 한참 후인 1961년 마포아파트에 처음으로 가정용 보일러가 설치됐다. 연탄을 연료로 한 온수를 각 방의 패널 코일과 방열기放熱器에 공급해 난방 효과를 얻는 방식이었다. 1980년대에 유럽에서 개발된 온수 파이프를 이용한 바닥 난방 시스템이 도입됐다. 침대에서 주로 생활하는 유럽이나 미국과 달리 우리나라는 바닥에서 생활하는 온돌 문화로 온돌식 온수 보일러가 가정용 보일러로 통일돼 빠르게 확산됐다.

보일러는 어떤 연료를 사용하느냐에 따라 주로 가스보일러와 기름보일러, 전기보일러 등으로 나뉜다. 난방 유지비 면에서 유리한 연탄보일러나 땔감을 쓰는 화목보일러, 팰릿보일러, 기름 겸용 화목보일러도 있지만, 연료 구입 및 관리의 편의성 등 여러 가지 이유로 주택에선 사용하지 않는 편이다. 한편, 최근 패시브하우스에 관심이 커지면서 땅의 열기를 활용한 지열보일러를 설치한 주택이 늘어나는 추세다.

기름보일러

기름보일러는 1980년대 연탄보일러를 빠르게 대체하며 보일러시장의 성장을 이끌었으나, 도시가스가 공급되면서 가스보일러에 자리를 내준 상태다. 하지만 도시가스가 공급되지 않는 지역에선 주로 보일러용 등유를 연료로 하는 기름보일러를 사용한다. 기름보일러는 연료를 구하기 쉽고 A/S 체계가 잘 잡혀 있으나, 유가가 높을 경우 유지비가 부담될 수 있다. 또 소음과 냄새가 나고, 연료 잔량 체크와 보충이 필요하며, 설치 시 시간이 오래 걸릴 수 있다. 오래 사용하지 않을 경우 동파에도 주의해야 한다.

가스보일러

가장 인기 좋은 제품은 가스보일러다. LPG(액화석유가스)나 도시가스로 우리에게 친숙한 LNG(액화천연가스)를 사용한다. 다른 보일러보다 열효율이 높고 사용이 편리할 뿐만 아니라 설치도 간편한 편이다.

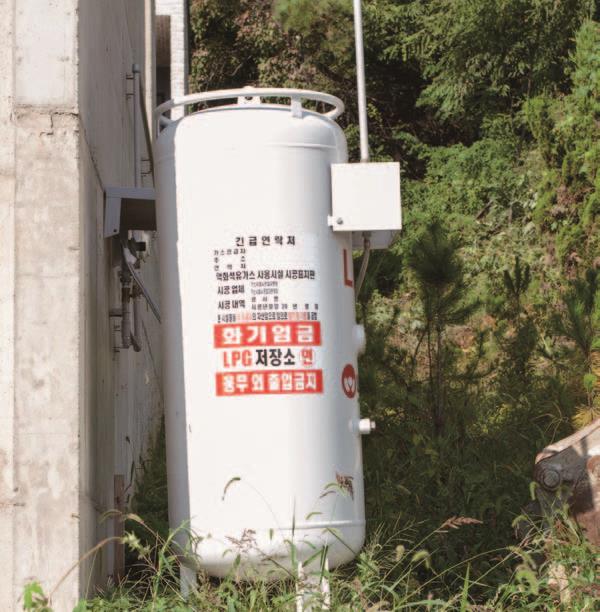

도시가스가 공급되지 않는 곳에서 LPG 탱크(약 200리터)를 설치해 사용하기도 한다.

<LPG와 LNG 비교>

전기보일러

전기보일러는 다른 보일러보다 설치가 간단하고 효율이 매우 높으며, 특유의 냄새나 일산화탄소 방출 걱정이 없다. 하지만 초기 설치비가 매우 비싸고 여름철 냉방기를 사용할 때와 마찬가지로 전기 누진요금 등 유지비 부담이 따른다. 전기보일러는 심야전력을 사용하는 축열식과 일반 전기를 사용하는 순간식으로 나뉜다.

<연료별 가격 경제성 단순 비교표(VAT포함, 2018년 10월 2일 기준, 출처: 대륜이엔에스)>

태양광 모듈을 함께 설치해 전기보일러의 유지비 부담을 줄이는 세대가 늘어나고 있다. 에너지관리공단은 “그린홈 100만호 보급 사업으로 기존 또는 신축 주택에 태양광발전 설비를 설치할 경우 설치 기준 단가의 일부를 정부가 보조지원하며, 가구당 지원 규모는 3㎾ 이하”라고 전한다.

<태양광 발전기 권장 설치 용량>

지열보일러

토양, 지하수, 지표수가 가진 열에너지를 지열이라고 하며, 연중 약 15℃의 일정한 온도를 유지한다고 한다. 지열보일러는 지열의 온도를 히트펌프로 흡수(열교환)해 가정의 난방과 냉방에 이용하는 방식이다. 다른 에너지원에 비해 외부환경의 영향을 덜 받는 장점이 있다. 에너지관리공단은 “지열히트펌프를 설치해 냉난방에 사용할 경우, 연간 냉난방 비용이 약 360만 원인 주택에서 연간 약 168만 원을 절감할 수 있다”고 한다(난방 시 등유 보일러, 냉방 시 17.5㎾ 에어컨 사용 기준).

<지열보일러 작동 방식>

이런 보일러도?!

콘덴싱 보일러

일반 보일러는 가스를 연소시켜 물을 데우고, 그 물을 데운 후 남은 열은 배기구를 통해 빠져나간다. 이렇게 빠져나간 배기가스도 많은 에너지를 가지고 있는데, 콘덴싱 보일러는 이를 흡수해 다시 한번 물을 데우는 데 사용하며 열 손실을 줄인다. 열효율이 높은 콘덴싱 보일러를 사용하면 같은 양의 에너지로 더 많은 열을 생산하기에 난방비 부담이 줄어든다.

<일반 보일러 및 콘덴싱 보일러의 효율(평균값) 추이(출처: 한국가스안전공사)>

저녹스 보일러

미세먼지는 우리가 우려하는 대상이다. 저녹스 보일러가 관심을 모으는 이유다. 미세먼지를 유발하는 주원인 중 하나인 질소산화물(NOx, 녹스)의 배출량을 획기적으로 줄인 제품이기 때문이다. 환경부는 올해 2월 “수도권 지역을 대상으로 가정용 일반 보일러를 저녹스 가스보일러로 교체할 경우 1가구당 1대의 교체 비용을 지원한다”고 발표했다. 1대당 16만 원을 지원하며, 저녹스 보일러 환경표지 인증받은 제품에 한한다. 지원 대상자를 신청받아 세입자를 둔 주택 소유주, 기초생활 수급자 등 우선순위를 고려해 지급하고 있다.

저녹스 보일러 환경표지 인증 기준은 가스 소비량이 70㎾ 이하, 열효율 92% 이상인 보일러를 대상으로 아래 표와 같은 기준에 적합한 보일러다. 2018년 9월 30일 기준 6개 회사 148개 제품이며, 환경마크 홈페이지(http://el.keiti.re.kr)를 통해 확인할 수 있다.

IoT 스마트보일러

사물과 사물이 인터넷으로 대화를 나눈다는 의미를 가진 사물인터넷[IoT]이 보일러에도 들어왔다. 외출한 상태에서 보일러가 꺼졌는지 켜졌는지 스마트폰을 통해 언제든 점검할 수 있다. 더불어 온도 설정과 예약 등 다양한 기능까지 손안에서 해결한다. 귀뚜라미보일러와 경동나비엔은 자체 어플을 통해, 린나이는 네이버의 ‘클로바 스피커’를 통해 보일러를 제어할 수 있다.

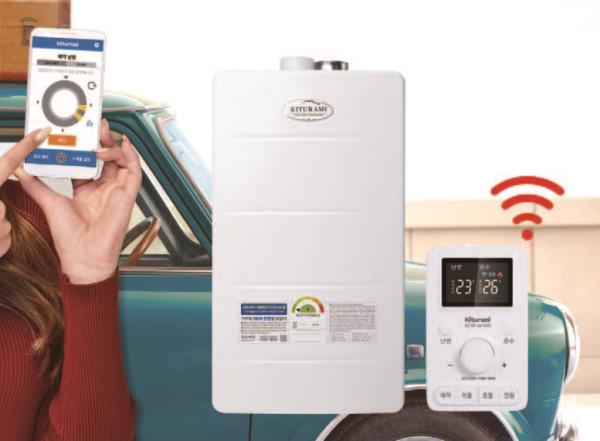

loT가 접목된 귀뚜라미 거구로 NEW 콘덴싱 가스보일러

보일러 선택 요령

보일러의 용량_주택 규모에 맞는 적정 용량의 보일러를 선택해야 한다. 보통 난방 면적(3.3㎡)당 단열 성능이 높은 주택은 400㎉/h를 곱하며, 단열 성능이 낮은 주택은 600㎉/h를 곱해 보일러 용량(㎉/hr)을 구할 수 있다. 주택의 단열 상태에 따라 보일러의 용량도 달라질 수 있다. 좀 더 세부적으로 따지면 창문의 개수, 천장 높이, 창문 방향 등에 따라 계산하면 난방 출력이 조금씩 달라진다. 겨울철 바깥 기운이 많이 떨어지는 지역에 거주한다면 이보다 한 단계 큰 용량, 예컨대 1평당 550~600㎉/h를 곱한 제품을 선택하는 것이 좋다. 일반적으로 난방 면적당 500㎉/h로 산정해 계산하면, 85.00㎡(25.71평) 주택은 1만 2855㎉/hr 용량의 보일러가 필요하다(온수 사용 제외).

온수 출력 용량_하루에도 몇 번씩 쓰는 온수는 난방 출력만큼이나 중요하다. 가족 구성원과 주방, 욕실의 개수 등을 따져 충분한 출력의 보일러 용량을 선택해야 겨울에도 불편 없이 쓸 수 있다. 미국이나 일본 등에서 제시하는 적당한 가정용 온수 출력 기준을 참고하면, 온수 사용이 가장 많은 겨울철을 기준으로 1인당 샤워할 때 필요한 발열량은 약 2만㎉/h, 설거지 등을 할 땐 1만㎉/h 정도가 필요하다. 보일러 출력을 기준으로 두되, 온수 출력 용량을 1인당 3000~4000㎉로 넉넉하게 계산하면 구매 시 편하다. 곧 4인 가구에 욕실 하나, 주방 하나 있는 가정이라면 최소 2만㎉/h, 넉넉하게 3만㎉/h 정도의 온수 출력이 가능해야 좋다. 덧붙여 온수 관련해 보일러를 고를 때 온도 설정 구간이 세밀할수록 편의성이 높다.

에너지 소비 효율 등급_효율이 높은 보일러는 같은 양의 에너지로 더 많은 열을 생산하면서도 난방비를 줄여준다. 따라서 에너지 소비 효율 등급 표시를 확인하면 선택에 도움이 된다. 특히 가정용 보일러는 다른 가전제품과 마찬가지로 1~5등급으로 표시된다. 1등급에 가까울수록 에너지 절약형 제품이기에 1등급 보일러를 선택하는 것이 바람직하다.

안전장치_지난해 11월 포항에서 대규모 지진이 났을 당시, 보일러가 고장이 났다는 접수도 일제히 늘었다. 보일러에 지진 감지 센서가 적용된 제품들로 밝혀지면서 작동에 문제가 없는 것으로 나타났다. 가스 등을 사용하는 보일러의 특성상, 지진 피해를 입을 경우 화재나 폭발 등 심각한 2차 피해를 낳을 수 있다. 이처럼 가스 압력 저하 감지 센서와 연료 누출, 과열, 동파, 오작동 방지 기능 등 안전장치를 탑재한 것이 좋다. 또 풍량 센서나 풍압 스위치 등 공기량 확인 장치가 장착돼 있어야 안정적인 연소가 가능해 안전하게 보일러를 사용할 수 있다. 시스템 자기 진단 및 감시 기능까지 탑재했다면 더욱 좋다.

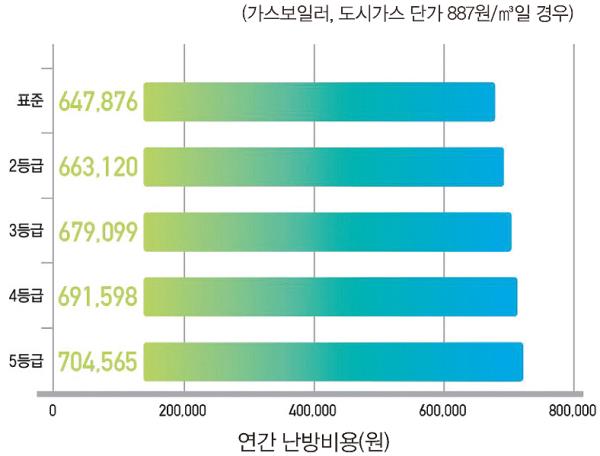

보일러 효율에 다른 난방비 차이(도시가스)

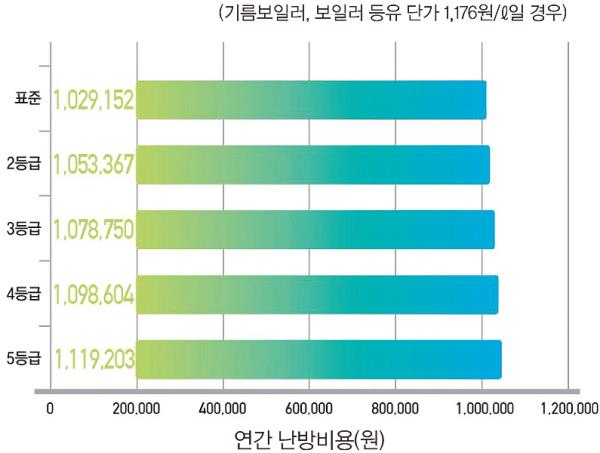

보일러 효율에 따른 난방비 차이(등유)

보일러 설치 위치

보일러실은 운전 시 소음을 고려해 실내와 너무 가까운 곳은 피해야 한다. 습기가 차지 않고, 완전연소를 위해 통풍이 잘 되는 곳이어야 한다. 기름보일러의 경우 기름통이 수평으로 맞춰졌는지 확인한다. 가스보일러의 경우 내구력 있는 벽면에 설치하고 배기관의 길이가 적당할수록 좋다. 통풍관이 제대로 기능하도록 기기 설치 시 좌우 상하 150㎝ 간격을 두고 설치하고, 보일러실 면적은 8㎡(2.42평) 이상을 권장한다. 보일러실 안에 가연성 물질을 가급적 두지 말고 사람이 거주하는 실내에 설치할 경우 강제 급배기 방식인 FF보일러를 설치해야 한다.

안전하고 경제적인 겨울나기

보일러를 가동하기 전에 연통 부분에 손상된 곳이 있는지 꼼꼼히 살펴보자. 여름철 강풍과 폭우로 인해 외부에 노출된 보일러 연통에 충격이 가해지면서 이음새 균열이나 이탈이 발생했을 수 있기 때문이다. 귀뚜라미보일러 홍보팀은 “연통이 손상된 상태에서 보일러를 가동하면 폐가스가 누출돼 가스 중독 사고를 유발할 수 있으니 각별히 주의해야 한다”며 “또한, 보일러실에 보관 중인 인화성물질은 다른 곳으로 옮겨 겨울철 각종 화재 사고에 대비해야 한다”고 조언한다.

귀뚜라미보일러는 극한 한파에 발생할 수 있는 보일러 배관 동결 방지법과 응급조치 요령을 소개했다.

가장 먼저 보일러 방한 상태 점검

보일러실은 냉기에 그대로 노출되는 경우가 많아 한파가 지속되면 동결 위험이 높다. 보일러실 창문에 단열재(뽁뽁이)를 붙이거나 문틈을 문풍지로 막으면 온도 유지에 도움이 된다. 특히, 물이 흐르는 배관 부분이 취약하다. 한파에 노출된 배관들은 보온재로 감싸 얼지 않도록 해야 한다. 보일러실이 방한에 취약 구조라면, 배관에 열선 등을 감아 동파에 대비하는 것을 추천한다. 단, 열선 작업은 반드시 전문가의 도움을 받아야 한다.

사용 습관도 중요

집을 장시간 비우면서 난방비를 아끼려고 무심코 보일러를 끄는 경우가 있다. 이는 동파의 원인 중 하나다. 영하의 날씨에 보일러를 끈 상태로 집을 오래 비우면 실내 온도가 급격히 낮아지면서 보일러나 배관 속에 물이 얼게 된다. 이를 방지하기 위해 실내 온도를 10℃ 이상으로 설정하거나 외출 모드를 사용하자. 이렇게 하면 보일러가 최소 온도로 작동하면서 동파를 예방해 준다.

보일러 동파 시 조치 방법

냉수는 정상이고 온수만 나오지 않는 경우_보일러 하단에 있는 급수 배관 및 온수 배관이 동결된 경우가 많다. 이때 헤어드라이어와 온열 기구를 이용해 응급조치할 수 있다. 보일러의 전원 코드 선을 먼저 분리하고, 수도꼭지를 온수 쪽으로 튼다. 보일러 하단의 냉·온수 배관 보온재를 제거하고 헤어드라이어를 중간 온도로 하여 배관을 반복 가열한다. 온수가 나오면 보온재를 복구하고 추가로 헌 옷 등을 이용해 보온한다. 보일러 주위에 온열 기구를 가동해 주는 방법도 있다. 헤어드라이어를 이용한 방법과 같지만, 가연성 물질이 주변에 있다면 다른 곳으로 옮기고 나서 작업한다. 온열 기구를 사용할 때는 반드시 현장을 지켜봐야 한다.

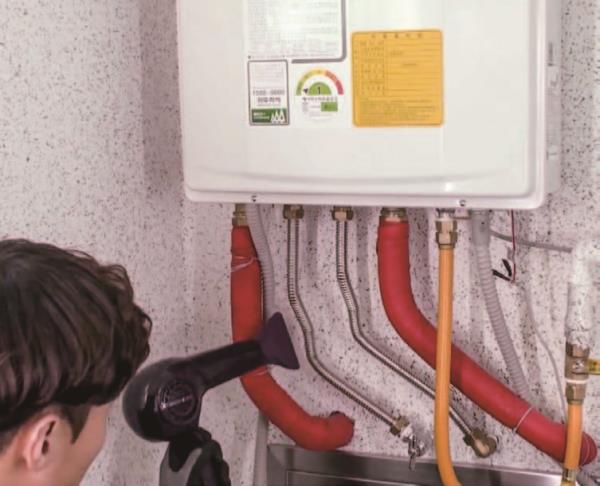

헤어드라이기를 이용한 해동

온수와 냉수가 모두 안 나오는 경우_수돗물이 공급되는 배관과 수도계량기까지 모두 동결됐을 가능성이 높다. 이때는 전문 설비업체에 연락하여 해빙 작업을 받아야 한다.

난방이 안 되는 경우_혹한기에 보일러를 가동하지 않아서 보일러 내부 또는 난방 배관이 동결된 경우다. 보일러 제조사 대표번호로 연락해 진단을 받아야 한다.

귀뚜라미보일러는 “겨울철 혹한기에 온수와 냉수가 전혀 나오지 않는 경우는 보일러 고장보다 배관이 동결된 경우가 많다”며, “자가 조치가 힘든 경우 전문 설비업체들이 소속돼 있는 한국열관리시공협회(02-847-6114)와 전국보일러설비협회(1588-6868)에 연락하면 적정 가격으로 안전하게 해빙 작업을 받을 수 있다”고 전했다.
