기와 시공 시 중요한 포인트

주택 시공은 처음부터 마지막까지 쉬운 작업이 없다. 그래서 극한직업군에 속하는 공정이 여럿 있다. 지붕재 기와시공은 더욱 그렇다. 기와시공을 할 때 자칫 실수하면 안전사고로 이어지고 하자가 발생하기 때문에 고도의 집중력과 전문성이 필요하다.

글 박창배 기자 | 취재 협조 모니어기와 www.monier.co.kr

기와 시공은 위험할 뿐만 아니라 잘못 시공하면 하자보수도 까다롭기 때문에 시공할 때 제대로 해야 한다. 바닥 면적이 99㎡(30평)인 주택일 경우 지붕은 처마 길이 등을 감안해 148.76㎡(45평) 정도로 잡는다. 이 경우 점토기와를 기준으로 자재비와 시공비가 1000만 원 정도 들어가고, 물받이와 후레싱 공사비가 100만 원 합쳐서 1100만 원이 소요된다.

여기서는 점토기와를 통해 기와의 시공 순서와 방법을 이해해보자. 공사를 착수하기 전에 먼저 자재가 지붕 공사에 적합한 것인지, 그리고 도면의 표기가 적절하고 준비된 시공 여건에 공사를 적용할 수 있는지 면밀히 살펴봐야 한다.

자재 운송 및 보관

현장으로 운반 시 자재를 보호포장하며 운반 간 훼손이 없도록 하고 현장에 지정된 장소에 보관한다. 보관 장소는 외기에 영향을 받지 않고 온도 및 습도에 따른 영향을 줄일 수 있도록 통풍이 잘 되는 건조한 곳에 보관한다. 자재가 파손되거나 변형되지 않도록 평탄한 장소에 고임목을 설치 한후 자재를 적재한다. 자재는 공급 업체의 시방에 따라 운반 및 보관하여 취급 시 파손되지 않도록 주의하고, 손상된 자재는 즉시 장외로 반출한다.

부속기와(Fittings) 및 부품(Accessories)

건물의 형태에 따라 용마루기와, 용마루마감기와, 갓기와(좌, 우), 3방향기와 등을 사용하여 마감을 한다. 지붕 형태에 따른 동판 후레싱 작업시 KS D 5201 규정에 따른다. 건식 시공시 기와걸이용 각재는 30㎜×30㎜ 이상의 각재를 사용하고, 고정용 못은 아연도금 못 또는 스텐리스 못을 사용한다.

준비 작업

기와 공사의 시공 전에 기와를 오염시킬 수 있는 전 공정은 완료해야 한다. 시공할 바탕 면은 표면에 돌출물, 홈, 크랙 등이 없는 평탄한 상태로 청소해 놓아야 한다. 공사 착수 전 바닥의 물매와 편평도 등을 면밀히 체크한 후 강풍이나 지붕의 경사도가 심하여 미끄러짐 등으로 인한 사고를 미연에 방지하기 위한 안전망, 작업발판 등의 장치를 설치하는 게 좋다. 아울러 지붕에 돌출 구조물에 대한 안전성과 방수마감 등을 점검을 해야 한다.

준비작업

방수, 각재 작업, 계곡 후레싱 공사

물받이 공사

시공

일반적으로 기와는 조립식 형태로, 기와 배면에 상을 걸 수 있는 턱이 설계돼 있다. 인터록 방식으로 기와 간 서로 끼워 시공하는 방식이기 때문에 기와걸이에 대한 배치와 조절이 중요하다.

각 위치 기와 정리

기와 시공 순서

1. 기와물량 실측/산정(바닥기와, 용마루, 부속기와 등)

2. 기와 시공 전 상걸이 공사(건식 시공 시)

3. 기와 시공 전 물받이 및 계곡 등 후레싱 공사

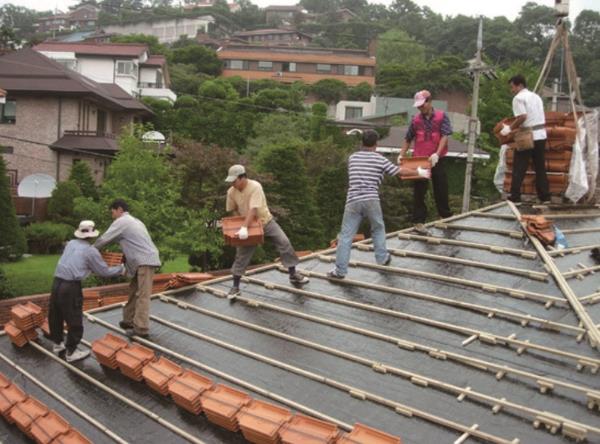

4. 기와 인양 및 정리

5. 바닥기와 공사

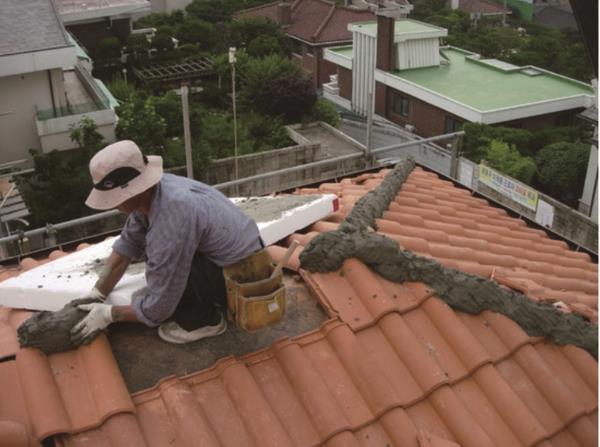

6. 용마루 등 부속기와 공사

7. 주변 정리

설치

1. 바닥기와 시공시, 처마에서 3열까지는 붙임 모르타르 작업을 하며, 그 외의 부분은 시멘트 모르타르로 기와걸이를 한다. 처마에 설치되는 기와는 처마 끝에서 약 60~80㎜ 정도 밑으로 기와가 내려오게 설치해야 하며, 기와의 처짐 방지를 위해 처마 끝 선에 일정 높이로 높여서 시공한다.

2. 모니어기와(갈린10)의 설치유효길이는 363~383㎜이므로, 지붕걸이의 간격은 이를 감안하여 설치한다. 상걸이의 설치는 물 흐르는 방향과 직각으로 설치한다.

3. 모니어 점토기와(갈린10)는 일반적으로 아래(처마)에서 위(용마루) 방향으로, 왼쪽에서 오른쪽 방향으로 시공해 나간다.
