[업체탐방] 새로운 코팅 유리로 기능 업! 윈글라스

2019년 8월 27일 (화) 00:00:00 | 지면 발행 ( 2019년 8월호 - 전체 보기 )

새로운 코팅 유리로 기능 업!

윈글라스

오래된 집은 바람이 많이 부는 봄·가을에 여전히 문풍지를 문과 창마다 붙여야 한다. 여름은 너무 더워서 겨울은 추워서 창에 단열 필름까지 붙이기도 한다. 그만큼 창호는 우리가 느끼는 온도와 밀접하게 연결돼 있다. 건축용 유리와 창호를 만드는 기업인 윈글라스는 쾌적한 주거공간을 위해 단열 코팅유리와 블라인드를 내장한 창호를 만들어 특허까지 받았다.

글 사진 이상현 기자 | 취재협조 ㈜윈글라스 02-6959-0004 www.winglass.co.kr

창호는 쾌적한 주거공간을 만드는데 중요한 요소다. 알려진 바에 의하면 창을 통한 에너지 손실률이 30%에 달한다고 한다. 한국패시브건축협회는 “창호의 성능은 창틀과 유리가 70%, 창틀과 구조체 사이가 30%로 나뉜다”며, “쓰고 남은 돈으로 창호를 사는 것이 아니라, 예산을 책정할 때부터 창호에 얼마를 쓸지 정하는 것이 좋다”고 강조한다. 어떤 창호를 사용하느냐에 따라 주택의 성능이 달라진다는 말이다.

창호는 크게 창틀(프레임 혹은 프로파일로도 표기)과 유리로 나뉜다. 유리는 창호 면적의 80%를 차지하기에 창호를 선택할 때 유리 종류도 신경 써야 한다. 최근 많이 알려진 로이Low-E 코팅 유리는 반사 유리나 컬러 유리 등의 표면에 은과 같은 금속 또는 금속산화물을 얇게 코팅한 것이다. 이로 인해 방사율과 복사율이 낮아져 쾌적한 공간을 유지시킨다. 그러나 로이 코팅 유리도 수분에 의해 코팅된 부분의 은(Ag)이 산화돼 성능이 저하되기도 한다. 이는 여름철 열섬효과, 겨울철 결로 현상으로 이어진다. 윈글라스는 로이 코팅 유리의 장점을 가지면서도 내구성이 높은 윈글라스 코팅 유리를 개발했다.

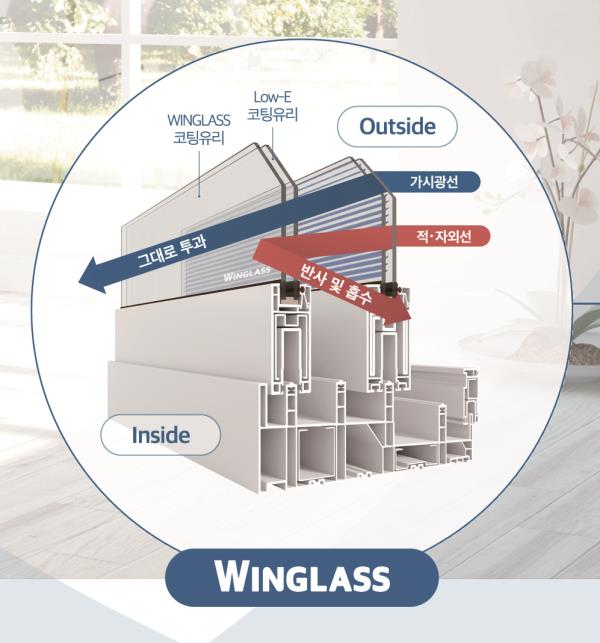

여름

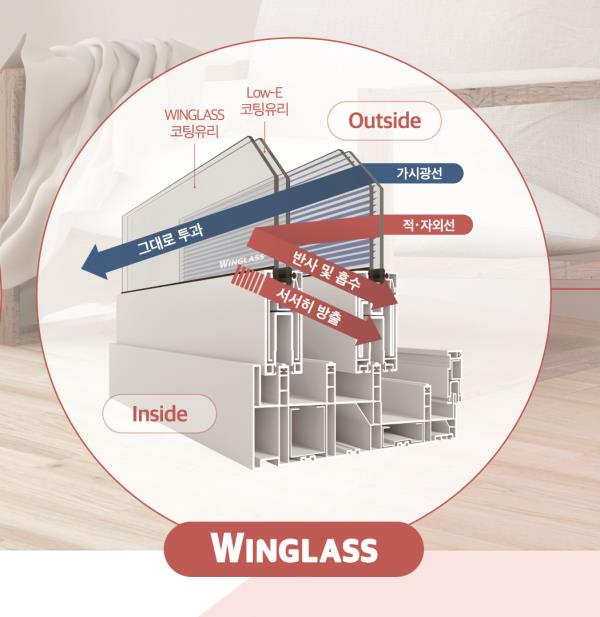

겨울

성능 높인 윈글라스 코팅 유리

윈글라스 코팅 유리는 금속산화물 대신 특수 나노 세라믹 소재인 WO³(텅스텐옥사이드)를 4㎛로 코팅했다. 코팅 면은 복사열을 흡수하고 열분자를 분산시켜 직접적인 열전도를 방지하고 자외선도 99.1% 차단한다. 실내 온도를 적정하게 유지해 쾌적한 공간을 만들면서도 내구성을 높인 제품이다.

윈글라스 김태형 부장은 “윈글라스 로이유리는 유리 코팅 조성물과 그 제조 방법을 특허 및 신기술 인증서를 받아 기존 로이유리와 차별화한 제품이다”라며, “실내 대류열 차단기능이 있어 겨울철에도 에너지 절감 효과가 크고, 로이 코팅 유리와 윈글라스 코팅 유리를 함께 쓰면 더욱 효과가 높다”고 한다. 이어 “윈글라스 코팅 유리를 사용할 땐 자외선 차단율이 더욱 높아지고, 일사획득계수(GHGC)에 따른 유리 표면 온도를 측정해 봐도 훨씬 쾌적한 실내를 유지한다”고 주장한다.

윈글라스에서 자체 실험 결과 실외 32℃, 실내 24℃일 때 유리 표면의 온도가 로이 유리보다 최소 5~15℃ 높아 윈글라스 코팅 유리가 결로에 효과가 더 높은 것으로 나타났다. 일사획득계수는 0.27 수준으로 로이 코팅 유리만 사용했을 때보다도 낮은 수치를 기록했다.

건물 외면에 닿는 일사 열량 중 창, 벽, 지붕을 통해서 실내로 침입하는 열량으로 0과 1사이의 수치로 나타내며 값이 작을수록 냉방 부하 저감 효과가 높은 것이다. (건설기술연구원)

윈글라스 코팅 유리를 적용한 창호, 윈블라인드

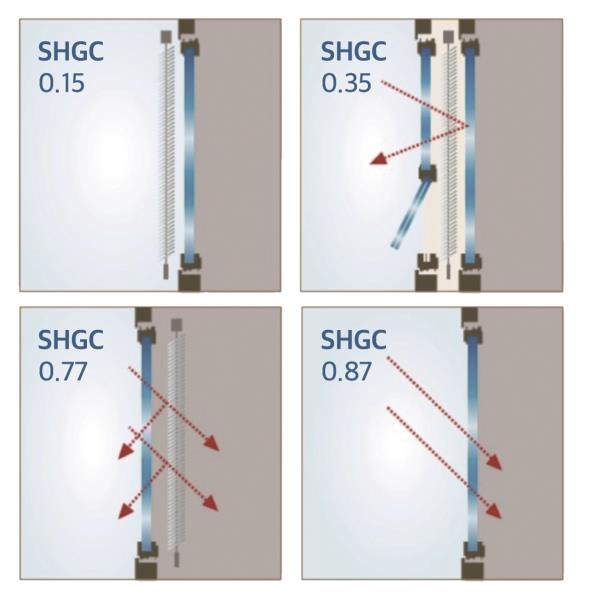

여름엔 복사열을 차단하는 것이 좋지만, 겨울엔 복사열을 받아들이는 것이 냉·난방비에 이익이다. 계절 따라 채광을 조절 할 수 있는 차양시스템이 최근 주목받는 이유다. 윈글라스는 자사 코팅 유리를 적용하고 유리 사이에 블라인드를 설치한 창호인 윈블라인드를 새로 단장했다. 블라인드 내장형 이중창 WB-DF-271R은 내풍압 성능과 기밀성, 단열성, 수밀성을 최대한 높인 제품으로 에너지소비효율 1등급, 기밀성 1등급, 열관류율 0.907W/㎡·K를 자랑한다. 내장 블라인드를 내릴 경우 일사획득계수가 0.15까지 떨어져 블라인드를 사용하지 않았을 때보다 에너지 절감률이 12% 이상 차이 난다. 블라인드의 작동성을 높이고 A/S가 용이한 WB-DF-271R-Ⅱ 제품도 있다.

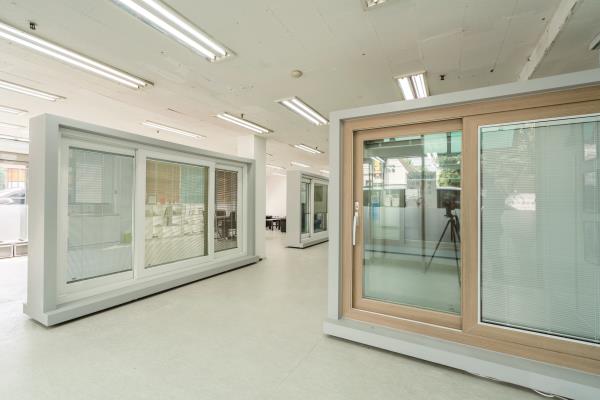

윈글라스의 블라인드 내장형 창호 WB-DF-271R-Ⅱ

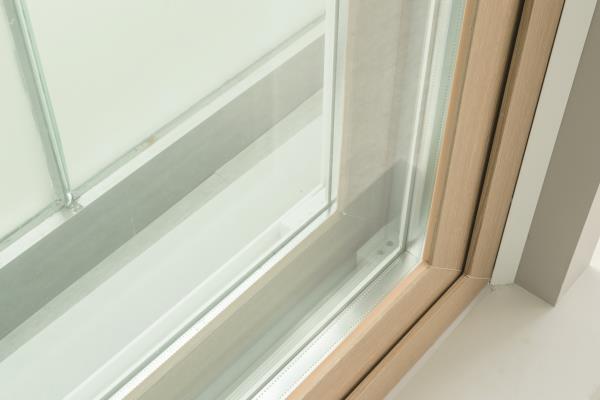

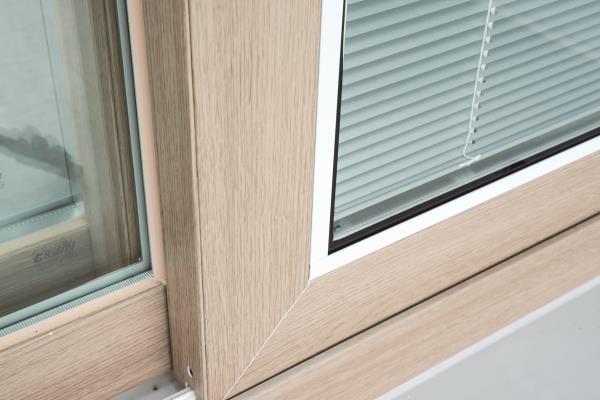

WB-DF-271R-Ⅱ 내부

윈글라스는 기존 시스템창호를 사용 중이지만 블라인드 내장형 창호를 사용하고 싶은 소비자를 위한 제품도 개발했다. 윈블라인드 BP(가칭)는 리모델링 전용 제품으로 기존 창호 프레임은 그대로 두고 유리를 교체한 후 내장형 블라인드를 설치하는 것이다. 다만, 리모델링할 땐 창호 프로파일 두께가 최소 26㎜ 이상 돼야 설치할 수 있다.

기존 시스템창호(좌)와 윈블라인드 리모델링 전용 제품(우) 비교

윈글라스는 “블라인드 내장형 창호를 많은 회사에서 선보였지만 국내에서 현재 판매 중인 곳은 2곳(2019년 7월 기준)”이라며, “윈블라인드가 윈글라스 코팅 유리를 적용해 냉·난방 부하 측면에서도 유리하고, 가격 면에서도 저렴한 편”이라고 한다. 다른 곳은 창틀에 신경을 많이 쓰는데 윈블라인드 창호는 괜찮냐는 질문에 “검사 결과를 보면 알 수 있듯이 열관류율만 봐도 창틀에 대한 걱정은 안해도 된다. 최근 복합 소재 프로파일을 활용하는 창호가 늘어나는 것처럼 챔버 수를 늘려 창호 기능을 개선하는 것은 한계가 왔다고 생각한다”며, “창틀만 아니라 유리 성능까지 높여야 제대로 된 창호로 완성된다고 여겨 부설연구소를 통해 끊임없이 다각도로 연구 중”이라고 전한다.

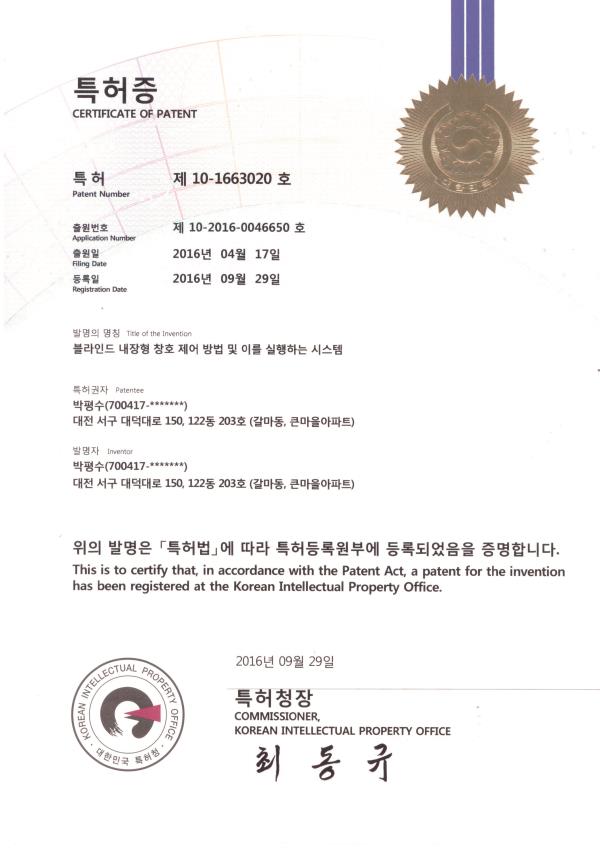

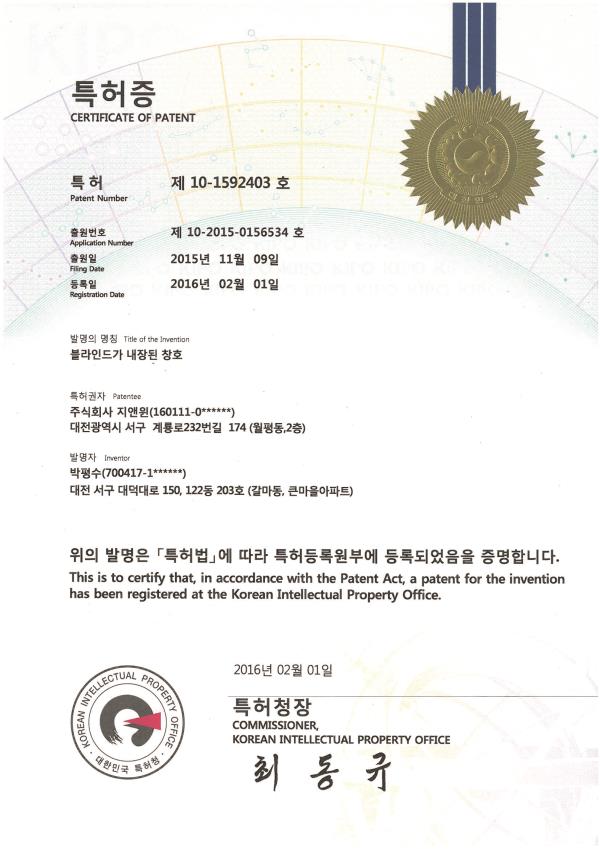

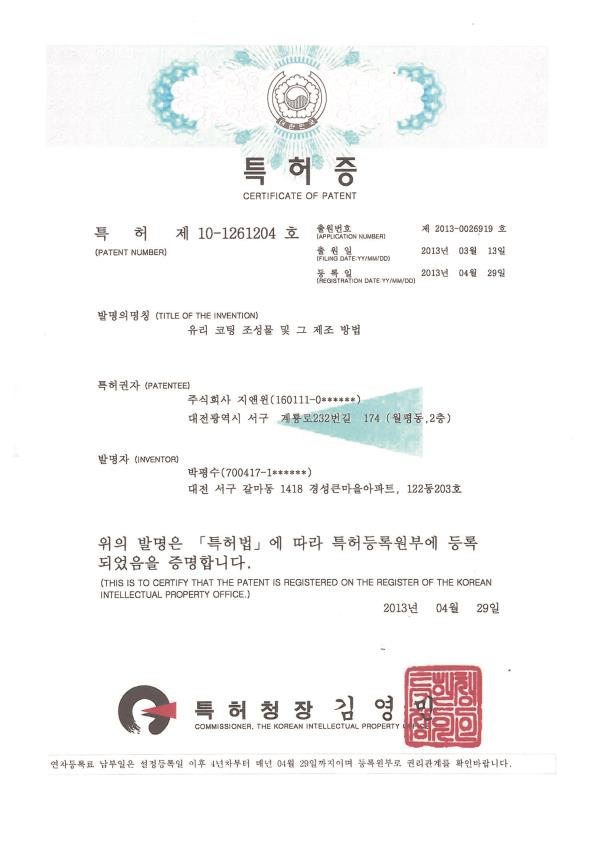

‘유리 코팅 조성물 및 그 제조방법’ 특허증, ‘블라인드가 내장된 창호’ 특허증, ‘블라인드 내장형 창호 제어 방법 및 이를 실행하는 시스템’ 특허증

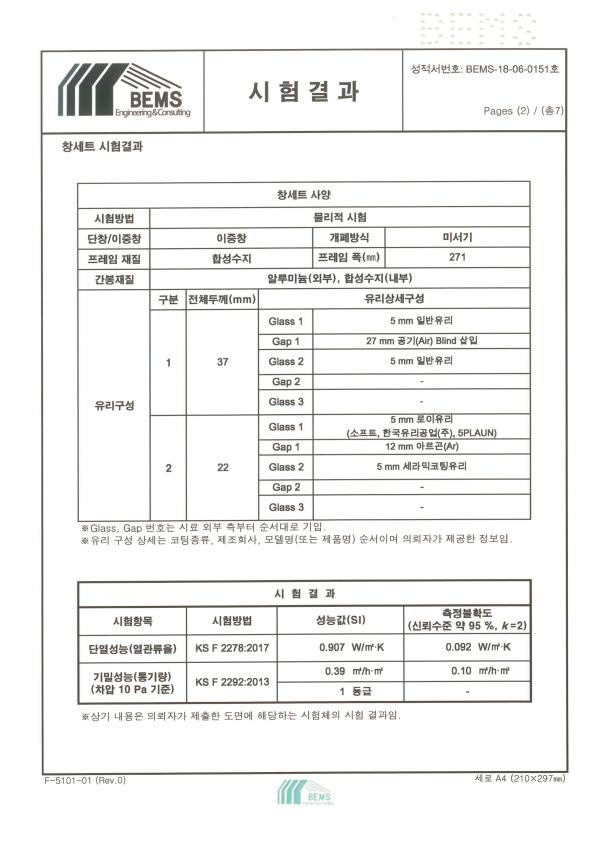

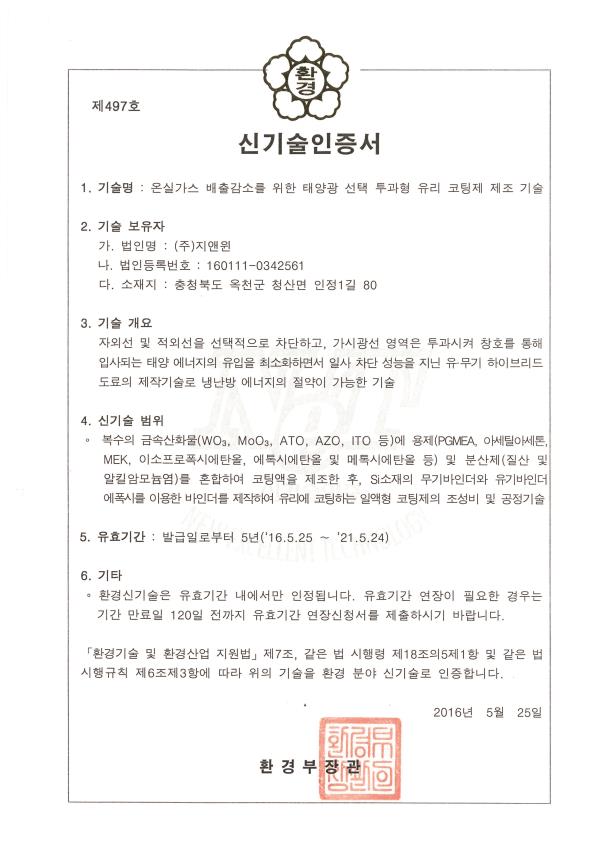

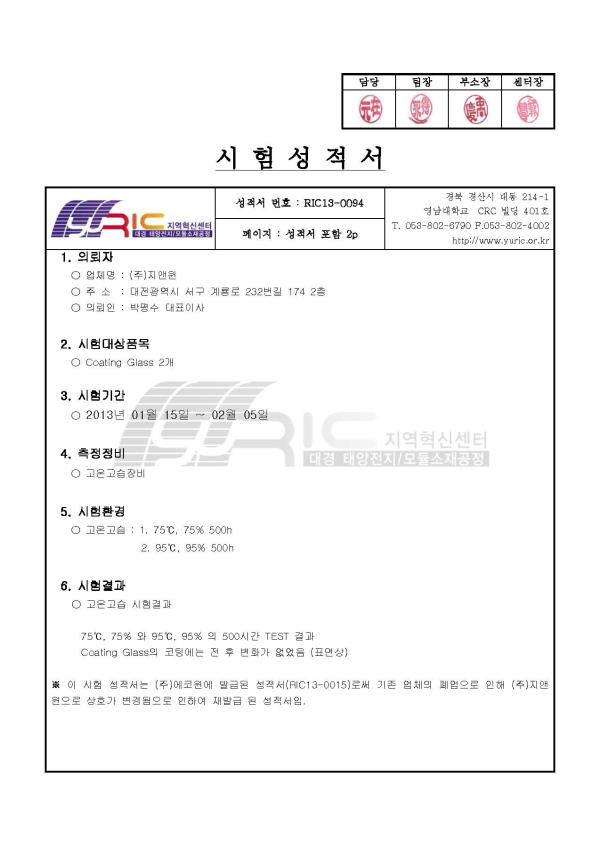

WINGLASS 신기술 인증서, WB-DF-271R 열관류율과 기밀성 시험성적서, WINGLASS 고온 고습 시험성적서

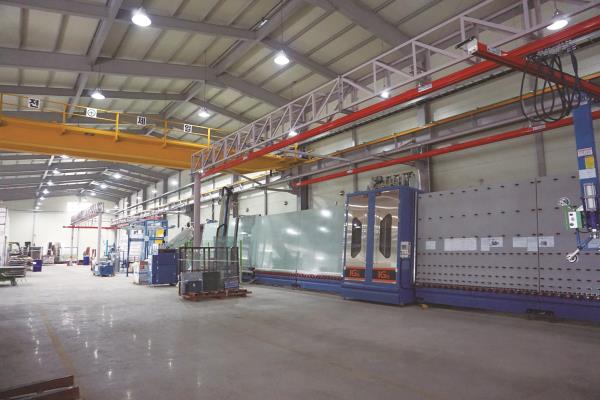

2006년 설립된 윈글라스는 쾌적한 생활환경을 만들고자 유리 만드는 것에만 그치지 않고 윈글라스 코팅 유리를 사용한 창호를 개발했다. 2016년 기업부설 연구소를 설립해 건축유리, 온실 유리, 산업용 유리, 자동차용 유리 등 다양한 코팅 신소재 개발을 진행 중이다. 또한 시스템 창호에 관한 블라인드 내장 창호, 리모델링 전용 창호 시스템을 비롯 유리의 나노 코팅액 제조기술, 대면적 나노 코팅 기술을 지속적으로 발전시키고 있다.
