 패시브하우스, 액티브하우스 사례 모음
패시브하우스 사례 1 겨울 동장군도 피해간 2.6ℓ 세종 주택 HOUSING DATA 건축구조 경량 목구조 대지면적 355.80㎡(107.62평) 건축면적 97.56㎡(29.51평) 연면적 178.56㎡(54.01평)
1층 97.56㎡(29.51평) 2층 81.00㎡(24.50평) 외부마감
지붕-리얼징크 / 벽-스타코플렉스 / 데크-방부목 내부마감
천장, 벽-광폭 합지 벽지 / 바닥-강화마루 단열재

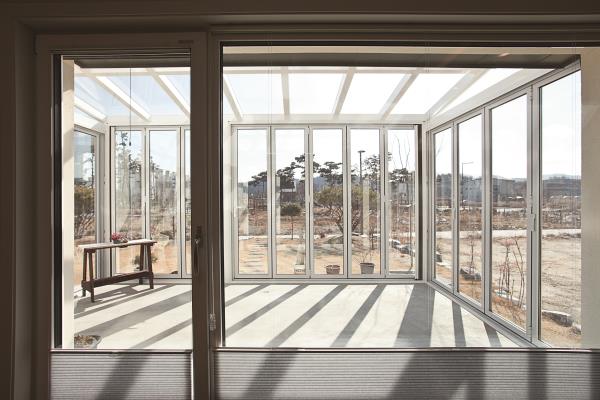

지붕-T285 글라스울 / 내벽-T140 셀룰로오스 / 외벽-T200 비드법 보온판 가등급 1종 3호 창호 로이코팅 3중유리 시스템창호 현관문 마호가니 투패널 난방기구 가스보일러 신재생에너지 태양광(3㎾)   넓은 창으로 햇볕을 풍족하게 끌어들인 거실. 거실에서 바로 외부와 연결한 야외 데크는 냉·난방 효율성을 고려해 선룸으로 제작했다.

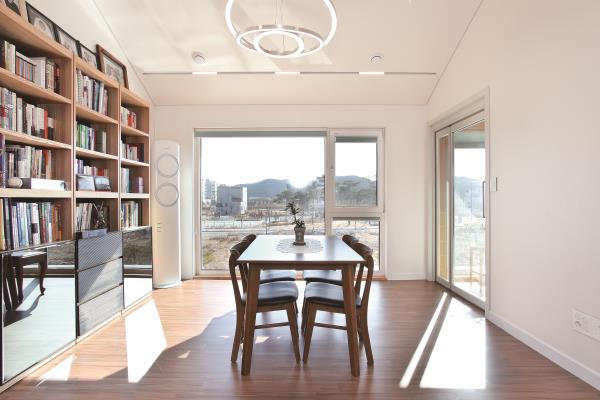

 주방/식당 입구에 수직 하중을 보강하기 위해 설치한 공학 목재(LVL)를 외부로 드러냄으로써 인테리어 효과를 냈다.부부는 남들에게 보여주기 위한 주택이 아닌, 가족들의 건강하고 쾌적한 삶을 위해 패시브 하우스를 선택했다. 주택은 1㎡당 연간 난방 에너지 소비량을 3.0ℓ이하에 맞춰 설계를 진행하고, 최종으로 난방성능이 A1 등급인 2.6ℓ주택을 완공했다. 밋밋하게 보이지만, 단순하고 세련된 디자인이 도시 분위기에 잘 어울리는 주택은 한겨울에도 집 안 어디에서나 온도 차가 3℃ 이하인 쾌적한 실내 환경을 유지한다. 데크는 실내외(거실-데크)를 연결할 때 에너지 손실을 막기 위해 에너지 완충 역할을 하도록 선룸으로 제작했다. 창호는 마당을 향한 침실과 거실에 넓은 창을 내고, 나머지 삼면에는 사생활 보호를 위해 환기와 채광용으로 계획했다.  2층 거실은 서재 겸 휴게 공간이고, 담소를 나누는 소통 공간이다. 주로 자녀가 이용해 1층 거실과 다르게 젊은 분위기에 맞게 조명을 설치했다.
패시브하우스 사례 2 편안한 중목구조 2.9ℓ 수원 삼목헌 HOUSING DATA 건축구조 중목구조, 철근콘크리트조 대지면적 410.00㎡(124.03평) 건축면적 157.82㎡(47.74평) 연면적 290.73㎡(87.94평)
지하 74.17㎡(22.44평) 1층 150.01㎡(45.38평) 2층 66.55㎡(20.13평) 다락 20.74㎡(6.27평) 외부마감
지붕-갈바륨 컬러강판 / 벽-세라믹 사이딩 / 데크-탄화목 데크 내부마감
천장, 벽-친환경 수성 페인트, 벽지, 적삼목 / 바닥 - 코르크, 자기질 타일 단열재
지붕-T100×2겹 경질 우레탄 보온판 2종 2호 / 벽 - T100×2겹 경질 우레탄 보온판 2종 2호 창호 3중유리 PVC 시스템창호 현관문 단열현관문 신재생에너지 태양광 설계 건축사사무소 삼간일목 02-6338-3131 시공 ㈜GIP ARCHITECTURE 031-8020-8800  거실은 천장에 중목구조를 노출시켜 따듯함을 더했다. 왼쪽으로 계단실과 주방이 보인다.

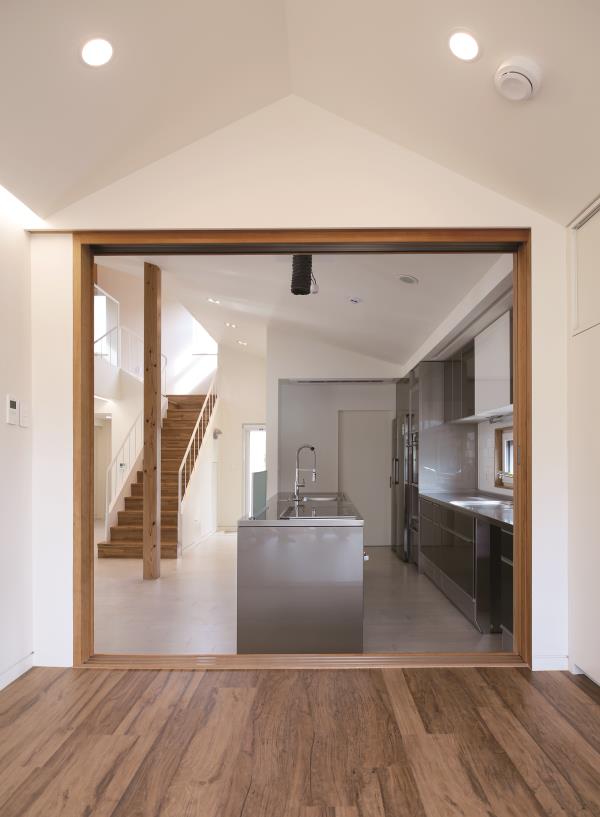

 주방은 어느 곳에서든지 쉽게 접근하도록 계단실, 거실, 마당이 모이는 중심에 뒀다.

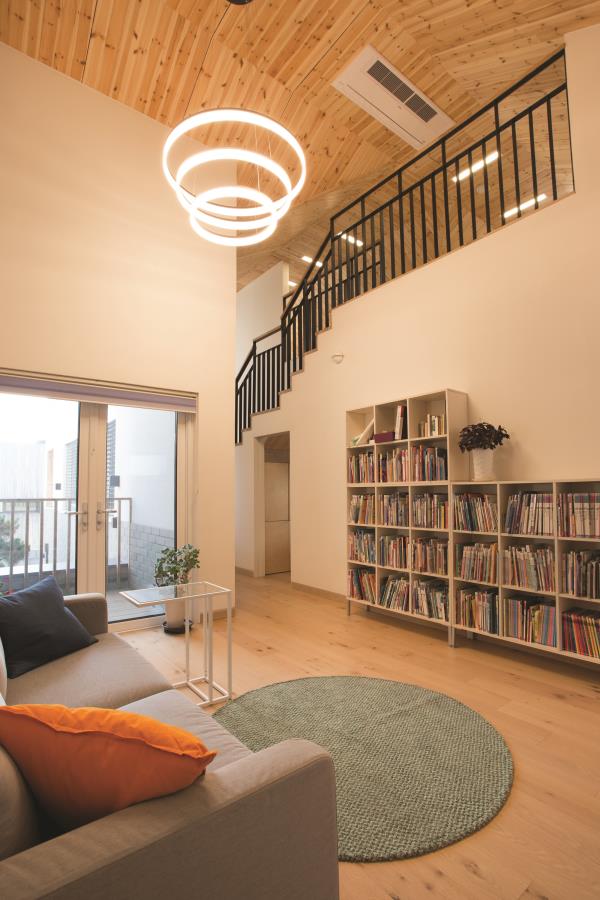

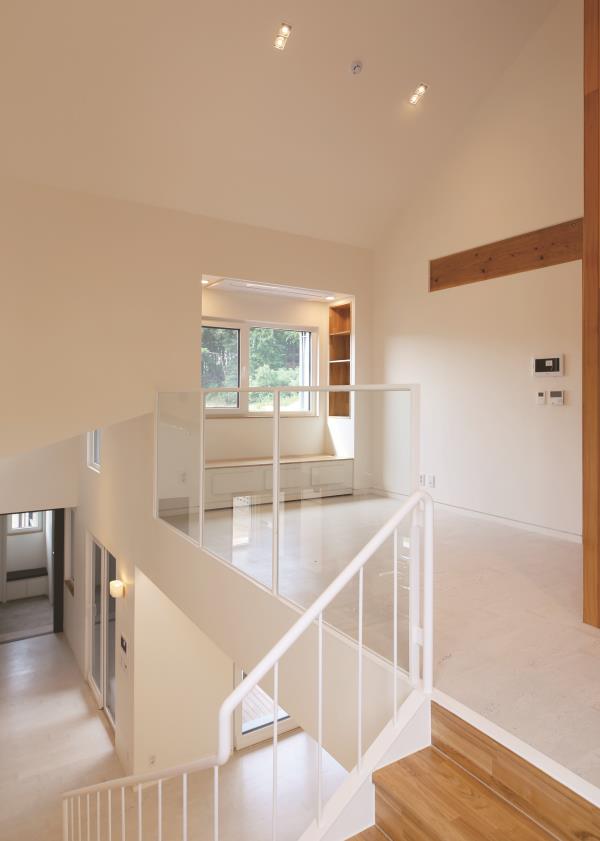

 2층 가족실은 박공지붕 모양을 그대로 노출시켜 좁은 공간임에도 넓어 보인다. 한쪽에는 책을 읽는 의자와 책장을 만들었다.

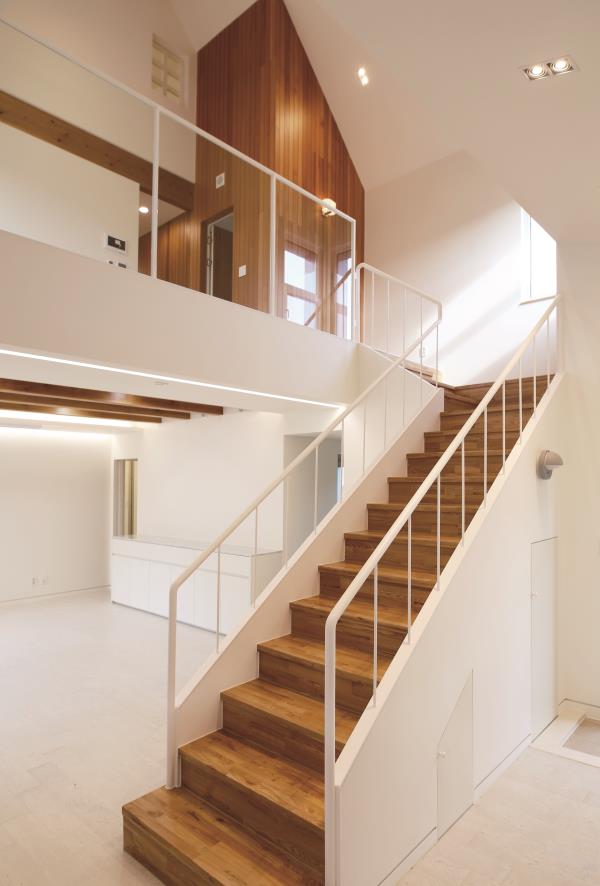

 바닥엔 집성목, 난간은 철재 위 도장한 후 강화유리를 붙여 완성한 계단실. 화이트에 우드로 포인트를 준 디자인이 아늑해 보인다.삼목헌은 건축주 가족 취향과 감성, 라이프스타일을 고려한 공간 구조를 중목구조로 풀어내면서 3.0ℓ이하 패시브하우스를 구현하는 게 목표였다. 부부와 두 자녀의 영역을 자연스럽게 구분하고 중앙 계단과 보이드Void로 모든 영역을 통합하면서 패시브하우스 요소까지 모두 만족스럽게 하는 건 쉽지 않았다. 결국, 패시브 기술 요소 하나하나에 심혈을 기울여 부위별 열관류율을 충족시키면서 단열 성능을 만족하기 위해 노력했다. 특히, 면과 면이 만나고 교차하는 부분이 많아 더욱 기밀에 신경 쓰고 열교에 의한 에너지 손실을 최소화했다.
패시브하우스 사례 3 프리패브 공법으로 진입장벽 낮춘 표준주택 HOUSING DATA
건축구조 경량 목구조 대지면적 535.00㎡(162.12평) 건축면적 100.46㎡(30.44평) 연면적 158.55㎡(48.04평)
1층 97.89㎡(29.66평) 2층 60.66㎡(18.38평) 외부마감
지붕-금속지붕 / 외벽-스타코플렉스, 벽돌 타일 내부마감
천장-목재루버 / 벽-벽지, 타일 / 바닥-강마루 단열재
지붕-T273 글라스울 / 외벽-T178 글라스울 창호 46㎜ 로이코팅 3중유리  거실 천장은 용 형상을 모티브로 곡선처리 한 뒤 아라우코 합판으로 마감하고 은은한 간접 조명을 설치해 포근하고 편안한 느낌을 담았다.

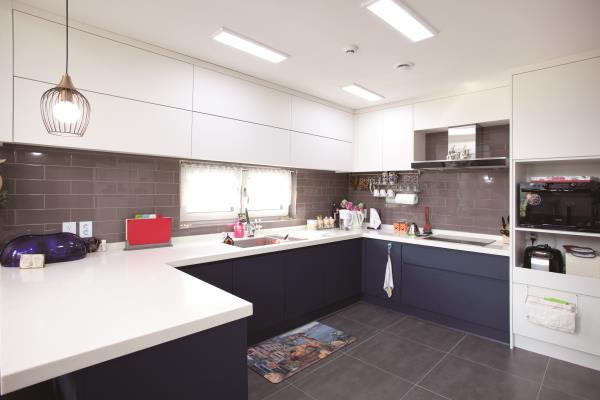

 주방·식당은 화이트에 파란색 계열로 포인트를 줘 모던한 스타일로 연출했다. 주방과 마당 사이에 원목으로 제작한 식당은 사방이 트이고 조망까지 확보해 도서관처럼 차분한 분위기가 흐른다.

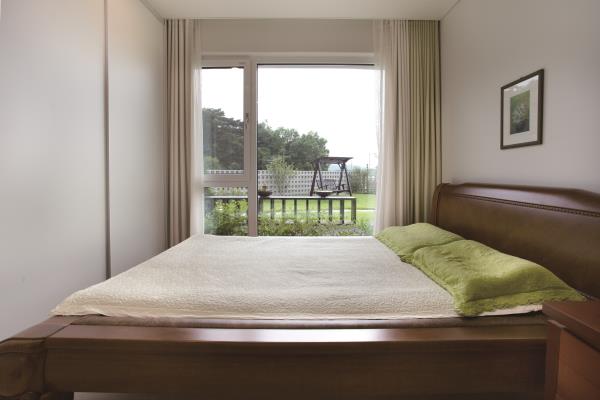

 방 창문을 크게 내 경치와 채광을 동시에 확보해 편안한 휴식처로 꾸몄다.기존 주택이 맞춤복이라면, 표준주택은 기성복이다. 하지만, 기성이라고 해서 저가의 제품이 아니다. 표준주택은 성능을 기반으로 한 프리패브 공법을 적용해 비용 진입장벽을 낮춘 패시브하우스다. ㈔한국패시브건축협회에서 각종 문헌과 설문 조사, 주택 시공과 완공 후 소비자의 의견을 반영 등 수많은 자료를 검토하고 실험하는 과정을 거쳐 누구나 만족할만한 기능과 구조를 도출해 표준주택을 만든 것이다. 충분한 수납, 넓은 다용도실과 주방, 통풍, 열교 없는 디테일, 풍부한 일사에너지와 자연채광, VOC와 포름알데히드 억제, 용도에 맞는 공간 높이를 제공한다. 여기에 사용자 운영 및 관리 매뉴얼과 완공 후 일정 기간 정기 점검을 진행하는 것도 포함한다. <표준주택 8, 9호 비교표>
패시브하우스 사례 4 자녀를 위해 지은 건강한 주택 HOUSING DATA 건축구조 경량 목구조 대지면적 253.00㎡(76.67평) 건축면적 119.25㎡(36.14평) 연면적 223.95㎡(67.86평)
1층 112.25㎡(34.02평) 2층 111.70㎡(33.85평) 외부마감
지붕-리얼 징크 / 외벽-아쿠아솔, 파벽돌, 목재 사이딩 내부마감
천장-레드파인 루버 / 벽-규조토 / 바닥-편백 루버 단열재
지붕-고밀도 단열재 / 외벽-고밀도 단열재 / 내벽-저밀도 단열재 창호 토네이도 시스템창호 현관문 패시브 도어 난방기구 가스보일러   자녀가 마음껏 뛰어놀도록 거실을 크게 배치했다. 아내는 주방에서 요리하며 거실과 마당을 한눈에 볼 수 있다. 남편은 휴일만 되면 마당에서 다섯 살배기 아들과 함께 축구공을 찬다.

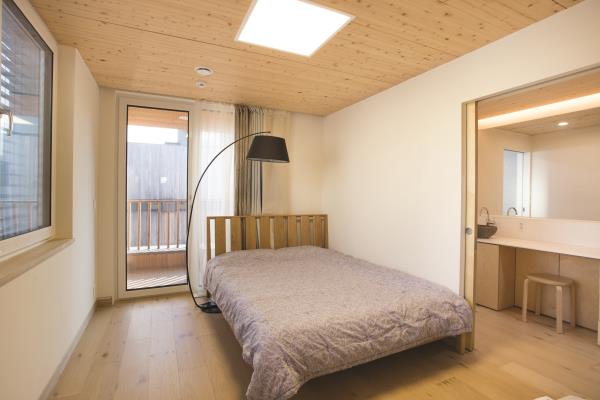

 자녀 방을 넓히는 대신 안방을 작게했다. 대신 부부 사생활 보호를 위해 파우더룸과 욕실, 드레스룸을 별도로 뒀다.
 계단과 수납장은 아내 소원대로 밝고 따뜻한 느낌이 나는 자작나무로 마감했다. 바닥의 편백 루버와 어우러진 나무 질감이 편안한 분위기를 연출한다.

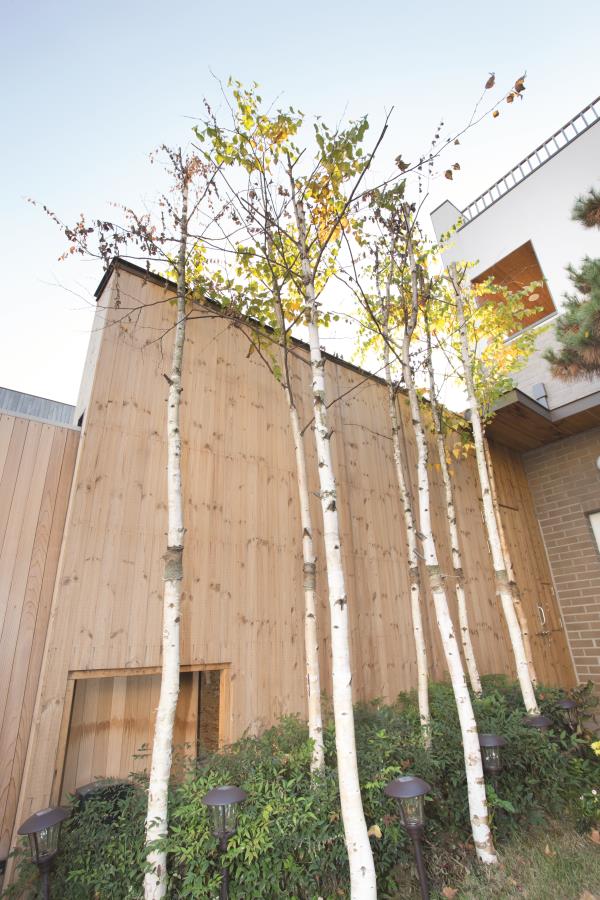

 주택이 판교 신도시에 있다 보니 순수한 자연을 접할 기회가 많지 않다. 그래서 마당에 아내가 좋아하는 자작나무를 심고 담장을 목재 사이딩으로 시공해 도심 속 자연을 만끽하게 했다.건축주 부부는 집을 짓기 전까지 패시브하우스에 대해 몰랐다. 집 지을 계획을 세우면서 ‘어떻게 해야 아이들이 좋은 환경에서 자라게 할 수 있을까?’ 고민하던 중, 딸아이 친구네가 패시브하우스로 지은 것을 보고 처음 알게 됐다. ‘실내 공기도 쾌적하고 냉·난방비 걱정도 없다’는 이야기를 듣고 부부는 이거다 싶었다. 보통 패시브하우스는 에너지 효율성을 고려해 구조를 단순화하지만, 이 주택은 아이들이 마음껏 뛰어놀고 창의적인 활동을 할 수 있도록 넓은 간격으로 공간을 배치하고 요소요소에 변화를 준 게 특징이다. 아이들 활동에 따라 실내에 떠도는 먼지를 줄이기 위해 환기장치를 신경 써 설치했다. 사적인 공간인 2층은 자녀에게 넉넉한 공간을 할애하기 위해 부부의 공간을 최소화했다. 아이들 공간은 남쪽과 동쪽 두 방향에 창을 내 채광이 좋도록 계획했다. <패시브하우스 인증 정보>

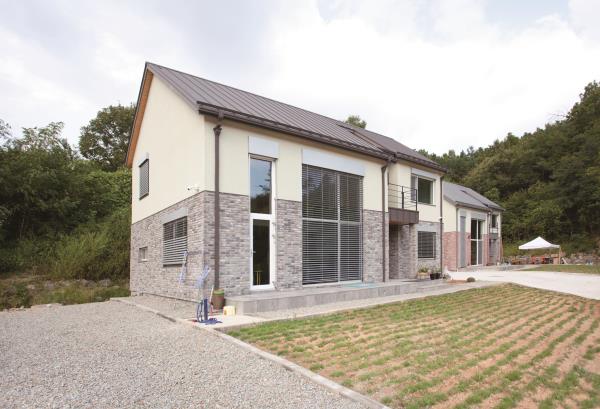

패시브하우스 사례 5 단순한 외형, 기능에 충실한 여주 주택 HOUSING DATA 건축구조 철근콘크리트조 대지면적 661.00㎡(200.30평) 건축면적 124.40㎡(37.70평) 연면적 124.40㎡(37.70평)
1층 107.90㎡(32.70평) 주차장 16.50㎡(5.00평) 다락 50.34㎡(15.25평) 외부마감
지붕-T0.5 컬러강판 / 외벽-스타코플렉스 내부마감
천장, 벽-합지 벽지, 타일 / 바닥-강마루 단열재

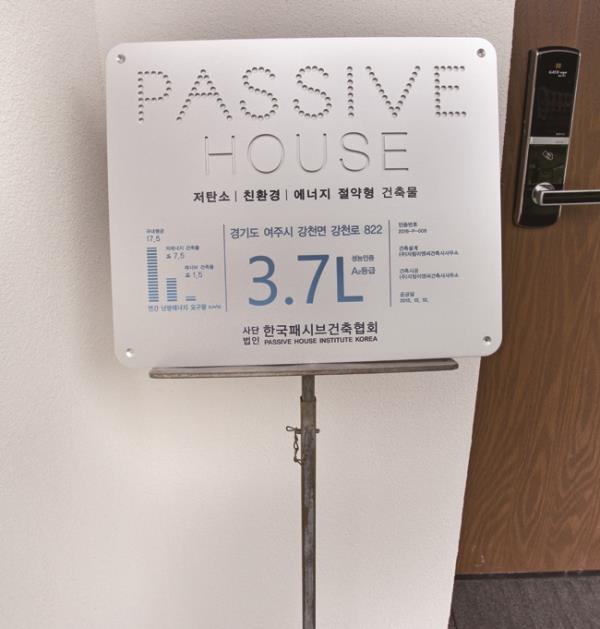

지붕-T300 비드법 보온판 1종 1호 / 외벽-T200 비드법 보온판 1종 3호 창호 T39 로이코팅 3중유리 설계 자림이앤씨건축사사무소  높은 단열성과 기밀성능으로 ㈔한국패시브건축협회로부터 3.7ℓ패시브하우스 인증을 받았다.

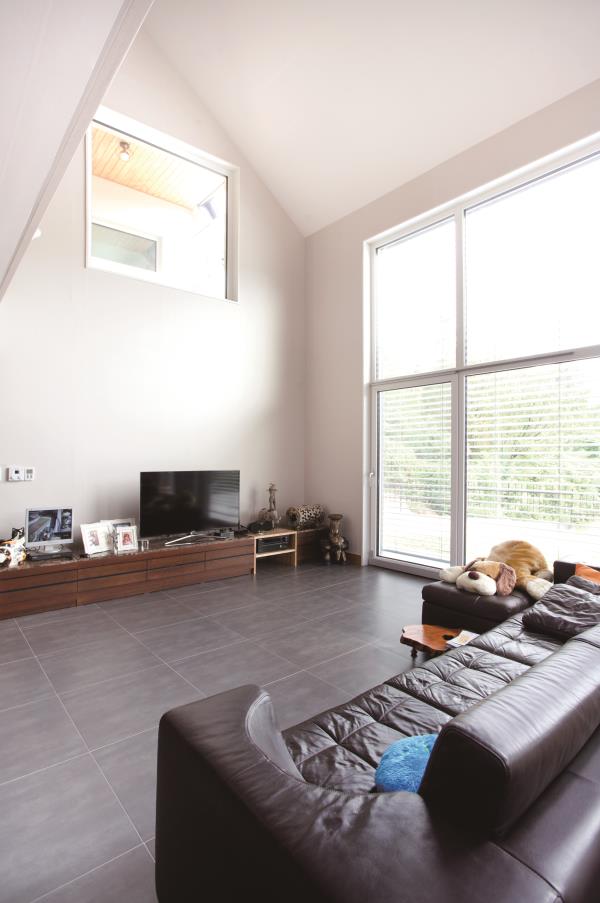

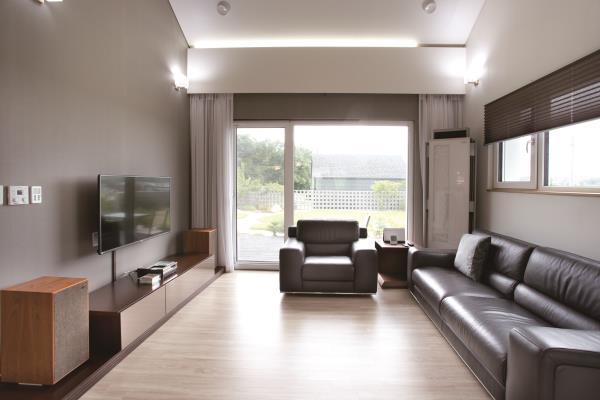

 거실은 채광을 위해 남쪽에 큰 창을 냈다. 서쪽에는 남한강을 바라보도록 창을 내되, 여름철 저녁 과도한 일사량 유입을 막기 위해 사람 눈높이에 맞췄다.

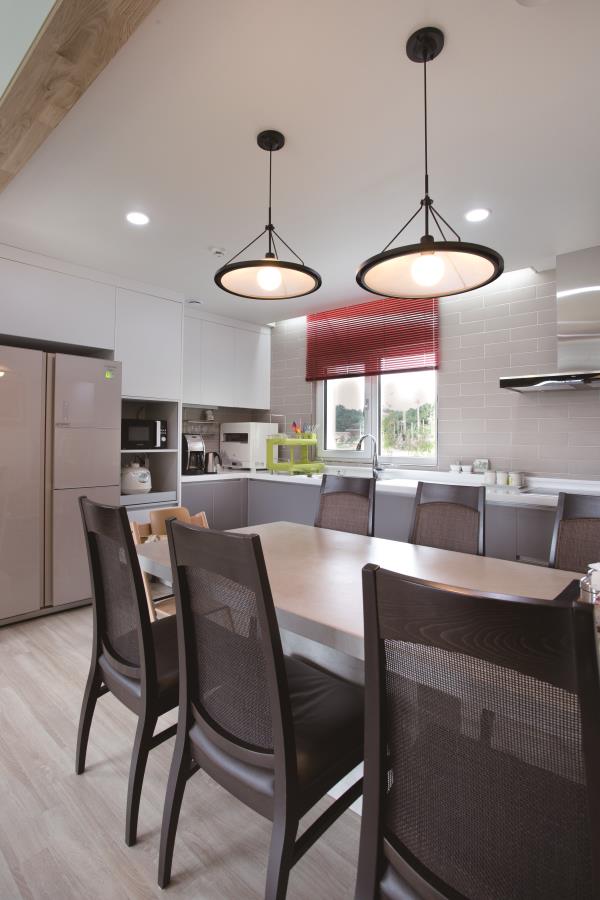

 주방은 거실에서 바라보이는 벽면에 수납장을 설치하지 않았다. 거실에서 수납장이 보이면 답답해 보이기 때문이다. 노란색 조명과 어우러져 주방에 온기를 전한다.

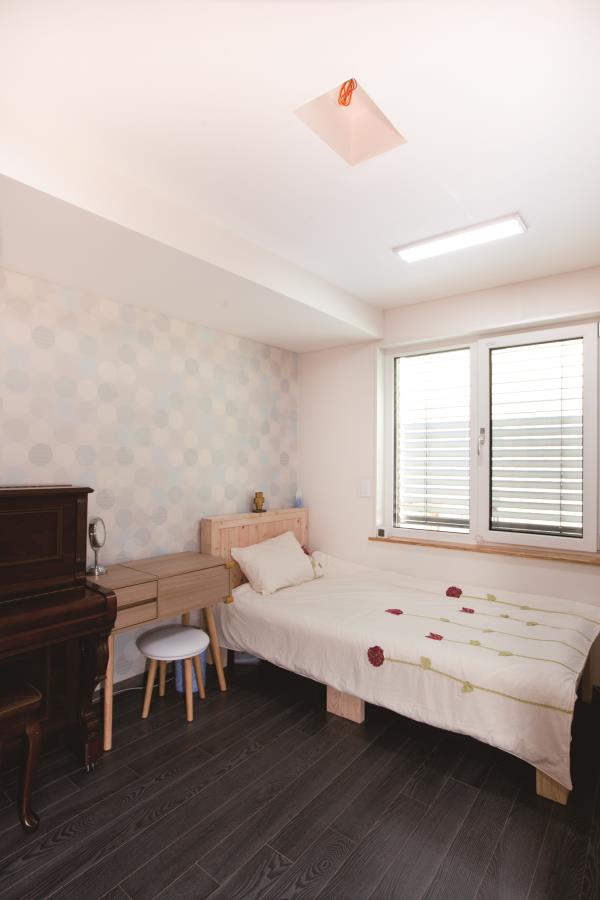

 안방과 손자방 창문 밖에는 남천을 심어 사생활도 보호하고 남천을 보며 잠시나마 눈의 피로도 덜 수 있게 했다. 바깥 일사량에 따라 반투명, 혹은 불투명 커튼을 치도록 두 종류의 커튼을 함께 설치했다.

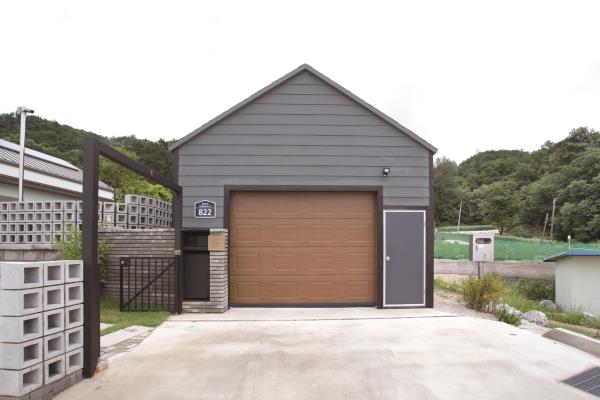

 창고 겸 주차장을 대문 옆에 설치했다. 농기구나 각종 잡동사니를 이곳에 보관해 집 안에 지저분한 물건이 쌓이지 않도록 했다.건축주는 곰팡이와 결로가 없는 주택을 원해 패시브하우스를 선택했다. 입면은 에너지 소비를 최소화하도록 단순한 형태로 디자인하고 실용성과 기능에 충실했다. 주택은 낮은 산을 배경으로 정면에 남한강이 흐르는 강변에 자리 잡았다. 남북으로 긴 대지에 남한강 조망을 감상하도록 북쪽에 주택을 앉힌 뒤 남쪽에 큰 창을 냈다. 서쪽에는 한여름 저녁 과도한 일사량을 막기 위해 눈높이에 맞춰 창을 냈다. 지붕은 태양광 발전 효율이 가장 좋은 경사각인 30°에 맞춰 물매를 정하고 태양광 패널을 설치했다. 단층에 작은 다락을 갖춘 이 주택은 실내 모든 공간을 온도 차 없이 일정하게 유지한다. 또한, 기밀성이 뛰어나 주택 바로 옆을 지나가는 차 소리도 들리지 않아 실내는 늘 조용하다. 아파트에 살 때 10여 종이 넘는 전구를 사용해 관리가 불편했던 경험을 살려 전구 제품을 통일하고 수명이 긴 LED 램프를 설치했다. <패시브하우스 인증 정보>

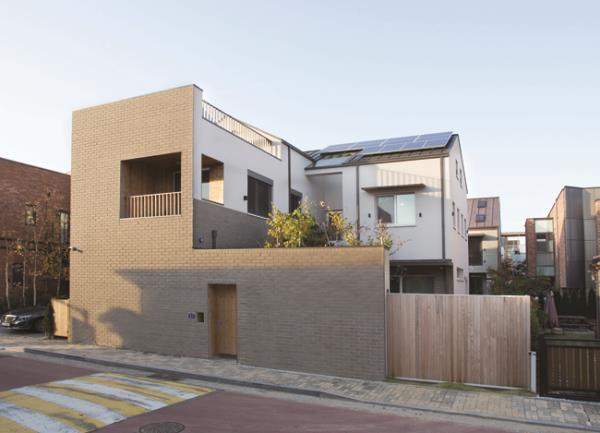

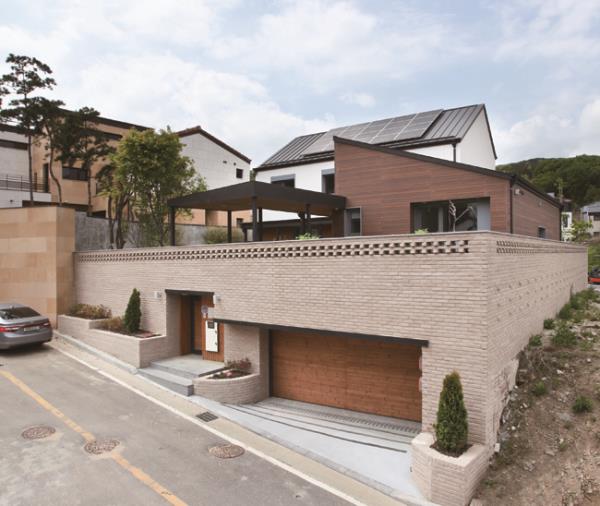

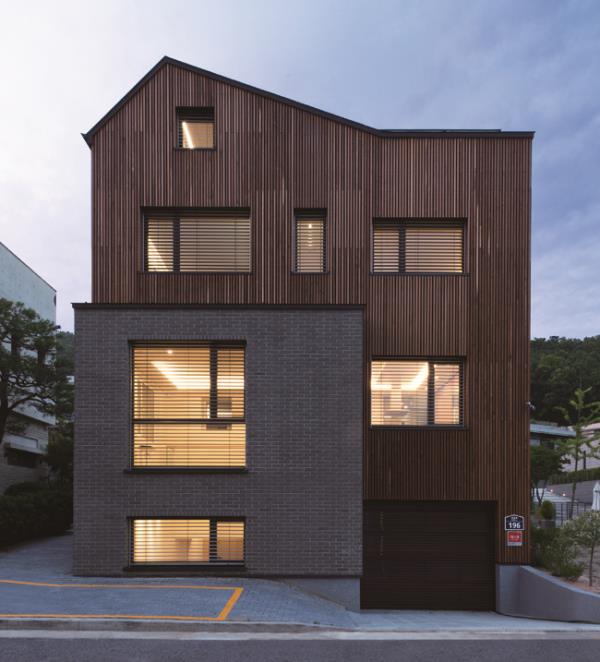

액티브하우스 사례 6kW 태양광발전, 전전화주택全電化住宅 HOUSING DATA 건축구조 지하 - 철근콘크리트조 / 지상 - 경량 목구조 대지면적 231.60㎡(70.05평) 건축면적 112.77㎡(34.11평) 연면적 296.62㎡(89.72평)
지하 112.77㎡(34.11평) 1층 93.81㎡(28.37평) 2층 90.04㎡(27.23평) 다락 46.63㎡(14.10평) 외부마감
지붕-컬러강판 / 벽-이페목, 벽돌타일 / 데크-세라믹 데크 타일 내부마감
천장, 벽-친환경 수성 페인트 / 바닥-원목마루, 폴리싱 타일 단열재

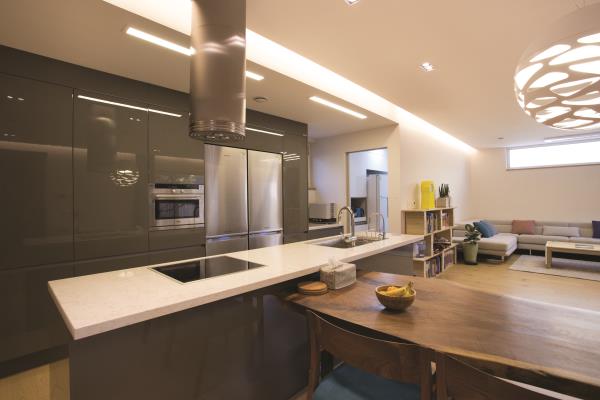

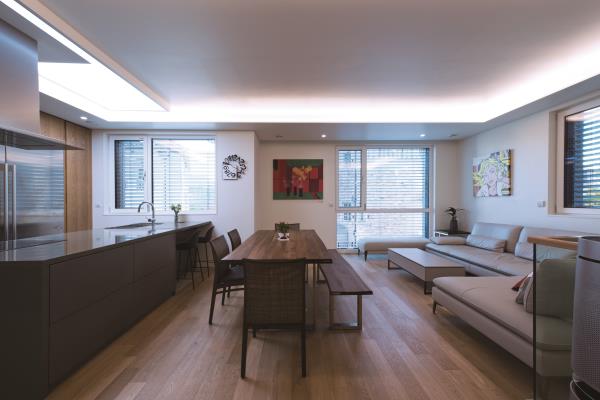

지붕-24k 글라스울 / 외벽-32k 글라스울 창호 PVC 3중유리 현관문 패시브용 현관문 난방기구 Aermec 신재생에너지 태양광(6㎾)  건축주 가족은 저녁 시간에 대부분 집에서 각자의 방이 아닌 공용 공간에서 많은 시간을 함께 보낸다. 그에 맞게 방 크기는 최소화하고 거실과 주방을 다채롭게 구성했다.
 안방에서 본 드레스룸. 모던한 철재 프레임 슬라이딩 유리문을 사용해 공간이 한결 고급스러운 느낌이다.

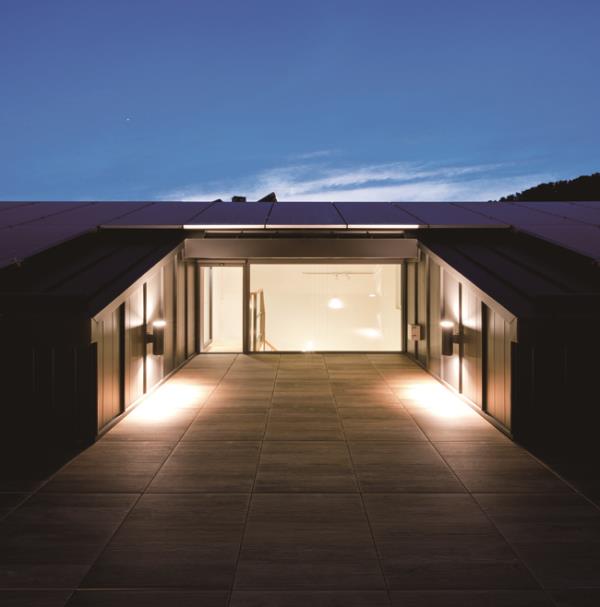

  밤에 더욱 빛을 발하는 옥상 데크. 일사량을 충분하게 받는 지붕에 발전용량 6㎾ 태양광 패널을 설치했다.
추위와 결로, 곰팡이가 심한 주택에 살던 건축주는 새 주택을 짓기로 하고 건강한 주택이 어떤 것인지에 관하여 공부했다. 그 결과 기본에 충실한 패시브하우스에서 해답을 찾았다. 그동안 경험하지 못한 ‘쾌적한 주거 환경’과 ‘가족의 삶을 담는 공간’을 패시브 기술과 심플한 디자인으로 풀어냈다. 외피 면적을 최소화해 에너지 낭비를 줄이고 남측 면에 넓은 창을 배치해 채광을 충분히 끌어들였다. 넓은 공간에서 에어컨을 사용하면 온도 불균형이 발생하기 때문에 냉방부하 절반은 바닥의 냉방코일로, 절반은 열 회수 환기장치에 설치한 냉방코일로 분산해 어느 공간에서나 비슷한 쾌적감을 느끼게 했다. 또한, 쾌적한 실내 공기를 유지하기 위해 모든 열원까지 전기로 충당하는 전전화주택(all electric house, 全電化住宅)으로 설계했다. 일반 주택은 모든 에너지를 전기로 충당하려면 기본 부하량이 증가해 전기 사용량이 커지면서 오히려 환경을 해치지만, 패시브하우스는 건물 부하를 최대한 줄여 문제없다.
