노후주택의 세련된 변신

종로 저에너지주택

오래된 주거지인 종로구 계동. 이곳은 한옥과 더불어 오래된 단독주택들이 즐비해 리모델링이 활발한 곳이다. 건축법 제정·발효 이전에 지어진 주택이 많아 신축 시 건폐율과 용적률, 경계선 이격 거리 등에서 손해 볼 경우가 많기 때문이다. 거주 환경 개선과 기존 넓이를 그대로 활용할 수 있는 건 리모델링뿐이다. 소개할 계동 주택은 사무실로 사용하던 주택을 매입해 그린리모델링을 통해 제로에너지 수준 주택으로 탈바꿈시킨 사례다.

글 이상현 기자 | 취재협조 ㈜뉴마이하우스, 한국수력원자력주식회사

HOUSE NOTE

DATA

위치 서울시 종로구 계동

지역/지구 제1종 일반주거지역

건축구조 철근콘크리트조

건축면적 139.21㎡(42.11평)

연면적 425.07㎡(128.58평)

지하 33.26㎡(31.45평)

1층 139.21㎡(42.11평)

2층 130.45㎡(39.46평)

3층 103.97㎡(3평)

차고 18.18㎡(5.49평)

공사기간 3개월

리모델링비용 3억 후반(스마트홈, 연료전지, 시스템에어컨 별도)

설계 및 시공 ㈜뉴마이하우스 02-428-4556 www.newmyhouse.com

MATERIAL

외부마감
지붕 - 평지붕 마감

벽 - 스타코

데크 - 루나우드(삼익산업), 현무암, 고파벽타일

내부마감
천장 - 실크벽지(LG하우시스 베스티)

벽 - 실크벽지(LG하우시스 베스티)

바닥 - 원목마루(삼익산업 Par-ky)

계단실
디딤판 - 집성목

난간 - 단조동자

단열재
외벽 - T50 비드법 보온판 2종 1호

내벽 - 수성 연질폼(열전도율 0.034W/m·k)

천장 - 수성 연질폼(열전도율 0.034W/m·k)

바닥 - T100 비드법 보온판 2종 1호

창호 3중유리 독일식 시스템창호(삼익산업 INOTIC)

현관문 단열 현관문(캡스톤 마호가니)

조명 초이스, 필립스

주방가구(싱크대) 마춤가구우노

위생기구 아메리칸 스탠다드, 대림바스, 이케아

난방기구 가스보일러(경동나비엔 스마트홈시스템)

열회수환기장치 콤포에아 350

신재생에너지 연료전지

빗물저장장치 순다탱크

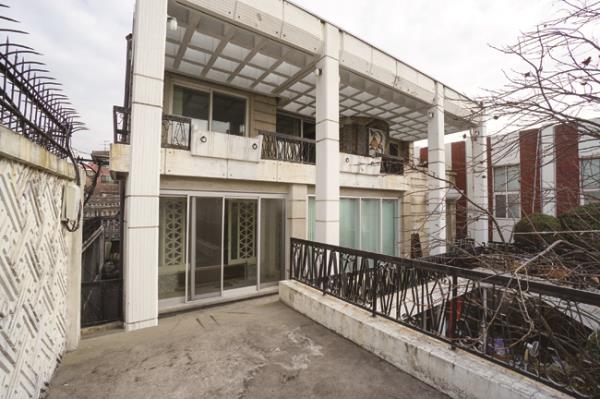

리모델링 전 모습

집주인이 리모델링 시 요청한 것은 4가지다. 첫째는 40년 전 원안 설계를 유지하면서 주변과 어울릴 것, 둘째는 이웃에 대한 개방성이 느껴지지만, 사생활은 보호할 것, 셋째는 이웃과 가족이 행복을 나누고, 몸과 마음을 회복하는 공간을 확보할 것, 넷째는 구조 성능을 높이고, 수도와 전기는 모두 재시공, 신재생에너지와 최신 IT 기술을 접목시킬 것을 요청했다.

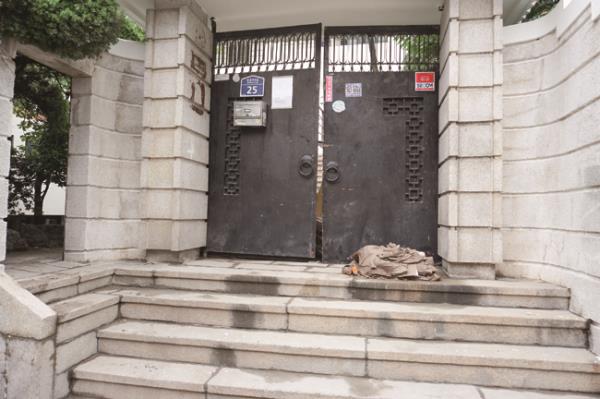

리모델링 전 대문.

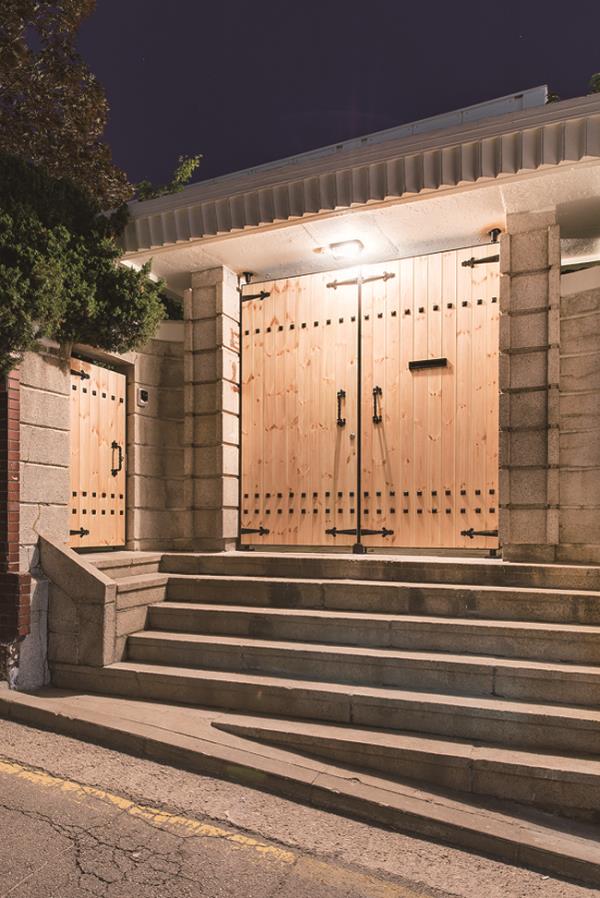

리모델링 후 대문. 한옥이 많은 북촌인 만큼 대문은 동네 분위기에 맞춰 제작했다.

계동 주택은 1969년 11월 보존등기됐고, 10여 년 전 사무실로 변경됐다가 다시 주택으로 돌아왔다. 오랜 시간 속에 여러 주인이 거쳐 간만큼 상태 파악이 중요했다. 사무실 용도로 리모델링했지만 관리가 제대로 안된 듯 보였다.

리모델링을 맡은 뉴마이하우스는 집 곳곳을 둘러본 후 구조가 균열 없이 튼튼하다는 것을 확인했다. 그럼에도 혹시 모를 사태를 대비하기 위해 보조 구조물을 설치해 내력구조를 단단하게 만들었다. 기둥은 단단히 세웠지만, 실내는 오래된 집 그 자체였다. 라디에이터, 목창호, 항상 열려 있는 환기구 등 오래된 물품이 쾌적한 환경을 방해하고 있었다. 더군다나 1층은 콘크리트 외에 다른 단열재도 없는 상태였다.

라디에이터를 사용했던 1층 거실.

리모델링 전. 방은 모두 오래된 목창호와 외부에 일반 창호를 덧대 사용했다.

주거용으로 사용하기에 부적합한 오픈 환기구는 제거 1순위다.

리모델링? 그린리모델링!

계동 주택 리모델링은 내외장재의 화려한 변화보다 쾌적한 실내 환경, 여유 있는 생활환경에 중점을 뒀다. 단순히 새로운 자재를 쓰는 것이 아닌 신재생에너지를 사용한 액티브하우스와 기밀성이 높은 패시브하우스를 합쳐 제로에너지하우스로의 전환을 꾀했다. 바닥 난방 교체를 시작으로 신에너지 연료전지를 설치해 전기와 열을 생산해 난방비를 줄였고, 기밀 테이프를 제대로 시공한 시스템창호와 수성 연질폼을 사용해 단열을 높였다. 열교환율 84% 성능을 가진 열 회수 환기장치로 실내 공기질을 관리하며, 빗물 저장탱크를 설치해 물까지 절약하는 친환경 주택으로 거듭났다. 여기에 스마트홈 시스템을 적용해 실내외 어디서든 난방, 조명, 환기, 공기질을 확인하고 조절할 수 있다. CAT7 랜선과 광선을 함께 매설해 앞으로 더 발전된 스마트홈 기술도 접목하도록 준비해뒀다.

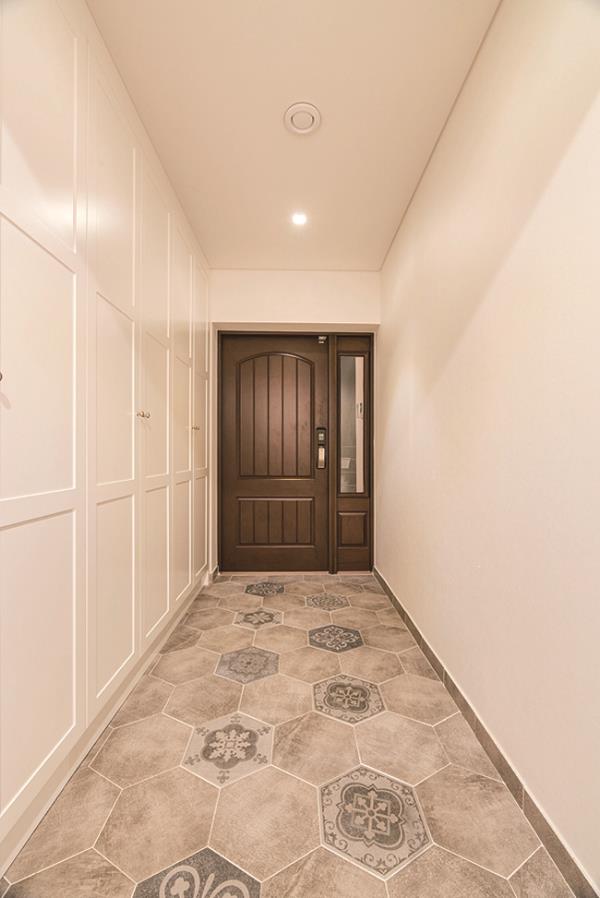

사무실로 사용할 때 설치한 유리문(왼쪽)을 주거용에 맞게 단열 현관문(오른쪽)으로 교체했다. 현관문 열관류율 0.85W/㎡k, 기밀 0.66㎥/h.㎡이다.

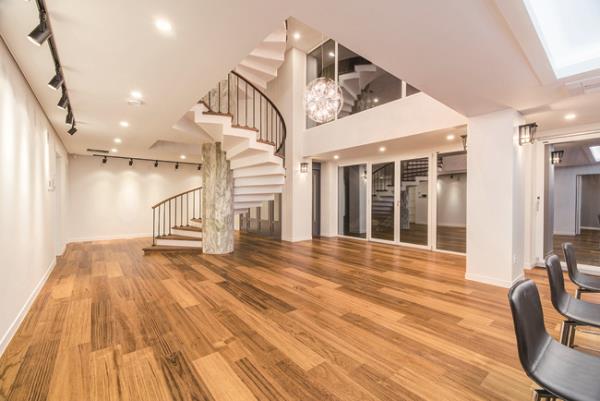

오래된 목재사이딩을 모두 걷어내고 밝은 실크벽지를 바탕으로 바닥에 강마루를 덮었다. 높은 천장고와 함께 더욱 넓은 공간감을 주는 연출이다. 갤러리, 스튜디오 등 다용도로 사용할 예정이라 샹들리에와 레일 조명을 함께 설치했다.

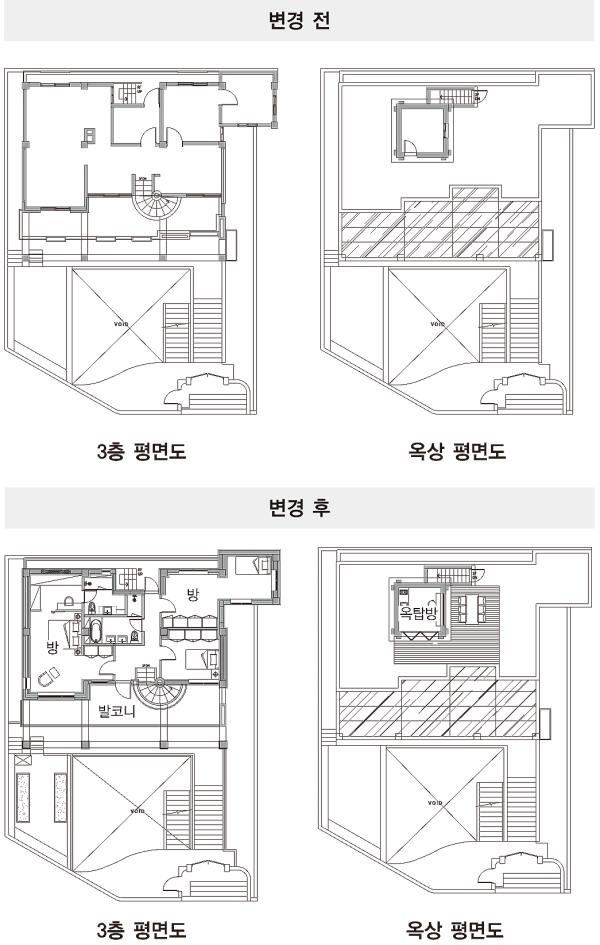

평면은 층별로 성격을 달리해 디자인했다. 사무실로 사용 중이던 1층은 홈바, AV룸, 플레이룸을 구획해 이웃 및 지인과 즐기는 커뮤니티 공간으로 구성했다. 2층은 거실과 다이닝룸, 주방, 서재를 배치해 가족과 함께하는 공간, 3층은 사적 공간으로 침실과 욕실을 뒀다. 옥탑방은 주변 운치를 마음껏 즐길 수 있는 루프톱 카페처럼 꾸몄다.

리모델링도 신축과 비슷하다. 기능성을 높이면 디자인이 단순해지고, 디자인을 독특하게 시공하면 기능적인 면이 떨어지기 쉽다. 따라서 시공 중에도 업체와 끊임없이 협의하면서 진행해야 한다. 그래야 완공 후 아쉬운 점을 줄일 수 있다. 뉴마이하우스는 “그린리모데링을 통해 패시브하우스 수준 쾌적함과 스마트홈을 겸비한 똑똑한 주택을 시공하는 데 힘을 썼다”며, “집주인과 수시로 의견을 주고받으며 에너지 절약과 생산, 신선한 공기질, 거주자의 편리성, 한국적인 멋까지 담아낸 멋진 주택을 완공했다”고 말한다.

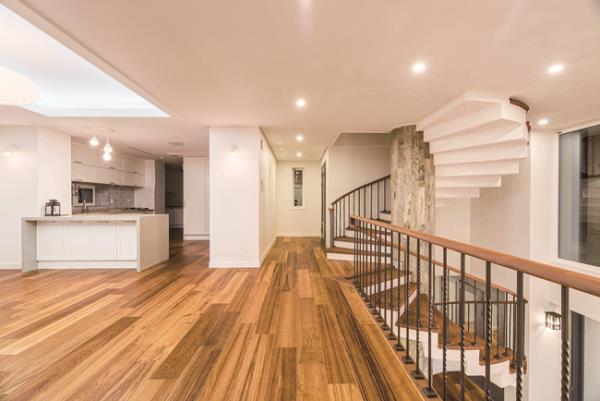

2층은 가족 공용 공간으로 거실과 주방, 다실과 서재를 배치했다.

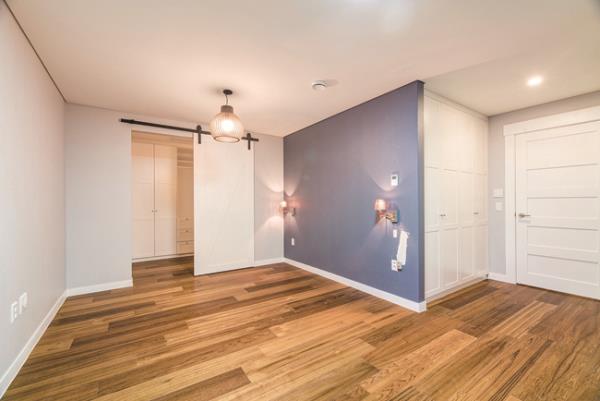

3층은 사적 공간으로 가족 구성원이 사용할 방을 구획했다.

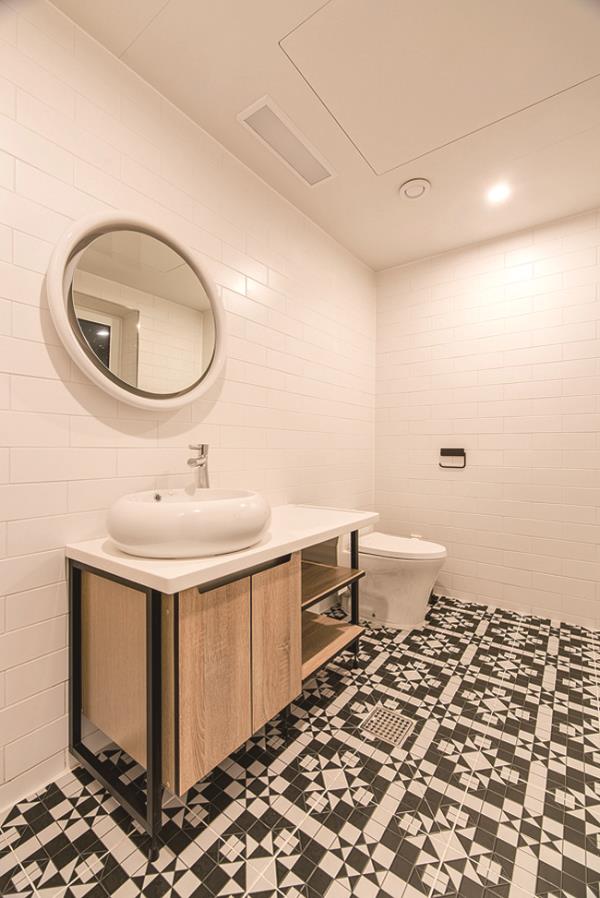

심플한 듯 바닥에 포인트를 준 욕실.

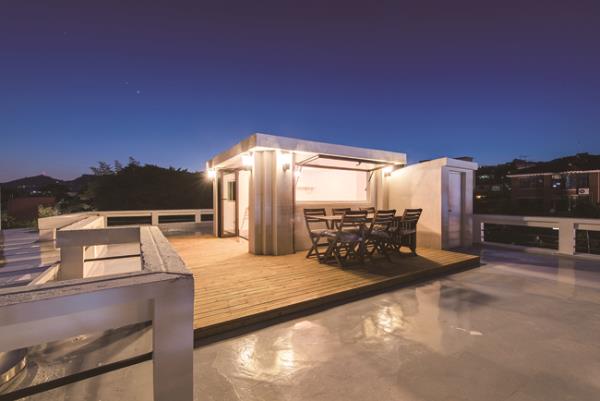

옥상은 루프톱 카페처럼 꾸며, 도심 속 여유를 느끼게 한다.

What? 신에너지 연료전지

신에너지는 기존 화석 연료를 변환시켜 이용하거나, 수소·산소 등의 화학 반응을 통해 전기 또는 열을 이용하는 에너지다. 새로운 자원을 개발해 에너지원으로 이용하는 것이 아니라, 기존에 있던 에너지원에 새로운 기술을 도입해 에너지를 얻는다. ‘연료전지’는 연료인 수소와 산화제인 산소의 화학 반응으로 생기는 에너지를 전기 에너지로 변환시키는 장치를 말한다.

연료전지는 수소와 산소의 화학반응으로 전기와 열을 동시에 생산한다. 별도 연소 과정이 필요하지 않기 때문에 대기오염이 발생하지 않고, 부산물로 물만 생겨 친환경 에너지로 손꼽힌다. 전기를 만드는 과정에서 발생하는 열은 화력 발전과 비교해도 에너지 효율이 높은 편이다. 화력발전은 석탄 등 화석 연료를 이용해 전기를 생산한다. 여러 과정을 거치며 많은 에너지를 손실하기 때문에 최고 효율도 40%에 불과하지만, 연료전지는 중간 과정 없이 바로 전기를 만들어내 47%의 효율을 자랑한다.

가정용 연료전지 시스템은 도시가스를 이용한다. 메탄가스에 포함된 수소를 대기 중 산소와 화학반응을 시켜 전기와 열을 생산한다. 전기기는 가정에서 사용하고, 열은 온수나 난방 일부로 사용할 수 있다. 연료전지 시스템은 보통 연료 변환 시스템(가스를 수소 연료로 변환), 연료전지 스택(수소와 산소를 이용해 전기와 열을 발생), 전력 변환 시스템(직류전원을 교류전원으로 변환), 열병합 발전 시스템(발생된 열을 회수해 온수로 만들어 공급)으로 구성돼있다.

연료전지 시스템 자체가 고가다 보니 적은 전력을 사용하는 가정엔 비효율적이다. 보통 월평균 600kWh 이상 전력을 사용하는 가구에 설치를 권장한다.

시공 과정 모아보기

그린리모델링을 도운 유럽 건축사와 시공사가 함께한 모습.

종로 회복재는 패시브하우스의 5대 시공이라 알려진 단열, 단열창호, 기밀, 열교방지, 열 회수 환기장치를 모두 적용했다. 더불어 신에너지인 연료전지까지 더해 제로에너지하우스에 한발짝 더 다가섰다. 외벽엔 비드법 보온판, 내벽엔 수성 연질폼을 시공해 단열성을 높이고, 기밀 테이프를 제대로 시공한 고기밀 시스템창호를 설치해 열교 현상도 최소화했다. 라디에이터 대신 난방 파이프를 설치하고, 에너지효율 1등급 보일러를 설치했다. 조명 또한 모두 LED로 교체하고 스마트홈 시스템을 적용해 어디서든 조작할 수 있도록 마련했다. 빗물 저장탱크는 옥상에서 내리는 빗물을 모아 화단 용수로 재사용하는데 이용한다. 완공 후 기밀 테스트를 거쳐 실내 기밀도를 확인했다. 연료전지로 연간 전력 4600kwh, 열 5536Mcal을 생산해 CO2 390㎏ 감소시켰다.
