[몸에 꼭 맞는 집 짓기] 한국형 전원주택 설계도면(68)

2009년 11월 6일 (금) 11:14:48 | 지면 발행 ( 2009년 10월호 - 전체 보기 )

전망과 프라이버시를 고려해 디자인한 주택과 팬션 및 근생시설이다. 사용자와 예산에 맞추어 여기에 소개한 집들을 선택해 응용하기 바란다.

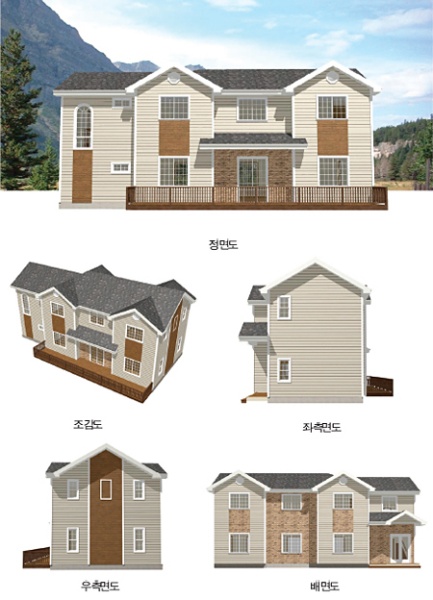

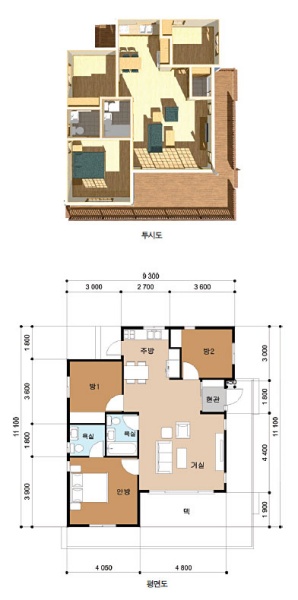

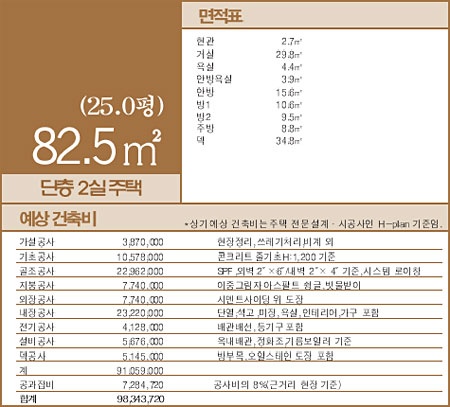

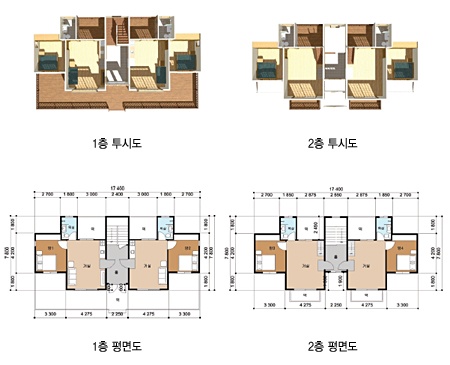

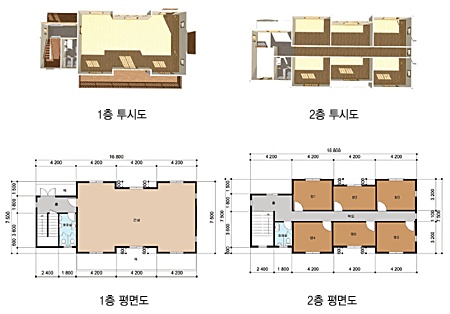

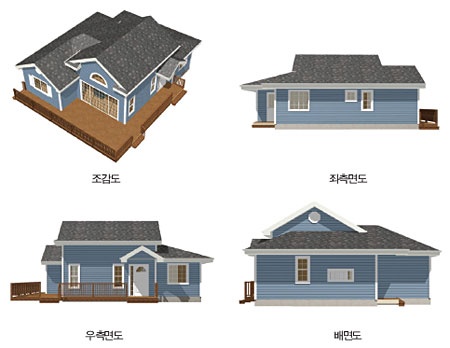

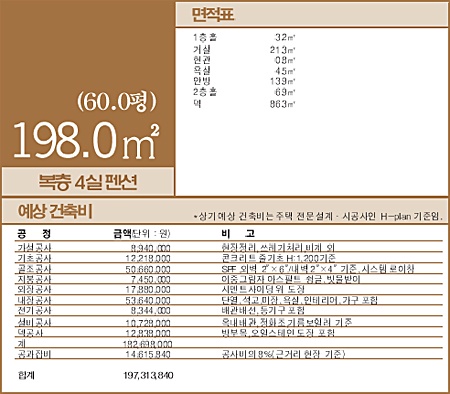

▲ 82.5㎡(25.0평)는 거실과 안방을 전면 배치하고 채광과 조망을 고려해 안방을 돌출시켰다. 안방과 자녀 방 사이에 욕실을 두어 가족 간 프라이버시를 높였다. ▲ 198.0㎡(60.0평)는 복층 4실 펜션으로 전망고 함께 각 실별 프라이버시를 강조했다. 홀을 중심으로 각 실을 좌우로 나누고 침실은 양쪽 끝에 배치해 동선이 겹치지 않는다. ▲ 224.4㎡(68.0평)는 복층 근생시설ㄹ로 층별 용도가 다르다. 좌측에 계단과 홀 및 화장실을 두고 2층에는 각 방 출입문의 방향이 겹치지 않도록 해 사용자 간 간섭을 최소화했다.

도면 이용 방법
면적 관련 참고 사항 : 본 도면들의 면적은 건축물 중심선이 아닌 외벽선을 기준으로 작성했기에 우리나라 건축법을 기준으로 하면 오차가 발생할 수 있습니다. 덱(Deck) 면적은 건축면적에 포함시키지 않습니다.
구조 및 디자인 관련 : 본 도면들은 미국식 경량 목구조(2＂ x 4＂)로 설계했기에 조적조나 R/C 등 다른 구조로 설계할 때는 필자에게 문의바랍니다.
설계 및 시공 의뢰 관련 : ▲ 본지本誌에 공개한 도면을 이용해 건축을 준비하는 분들 중 보다 상세한 도면이나 부분적 수정 도면을 원하는 경우 ▲ 새로 개인 맞춤형 디자인 도면(투시도 포함)이 필요한 경우 ▲ 보다 상세한 견적과 시방 · 시공 계획이 필요한 경우 ▲ 경제 사정으로 건축주 직영으로 공사를 계획할 때 설계 자문 및 C.M이 필요한 경우 ▲ 골조공사나 반축공사 같은 부분 도급 방식을 고려하는 경우에는 문의 바랍니다.

문의 H-plan 031-638-4438/011-9765-1573 www.hplan.co.kr
