도시형 2층 한옥 은평한옥마을, 청인당靑寅堂

청인당靑寅堂은 도시형 한옥의 새로운 전형으로 제안한 2층 한옥이다. 한옥 고유의 구법과 비례, 공간적 특징을 존중하면서, 이 시대의 보편타당한 집으로 작동하기 위한 다양한 가능성을 확인하였다.

글 전재영 건축가 | 사진 박영채 작가

자료제공 목재문화진흥회

HOUSE NOTE

대지위치 서울 은평구 진관길

지역지구 제1종 지구단위계획구역, 특별건축구역, 제1종 전용주거지역

대지면적 418.50㎡(126.59평)

건축면적 94.14㎡(28.47평)

건폐율 22.50%(법정 50% 이하)

연면적 지상층 130.42㎡(39.45평)

용적률 31.16%(법정 100% 이하)

총 연면적 218.20㎡(66.00평)

구조 한식 목가구조(지상), 철큰콘크리트(지하)

층수 지상 2층, 지하 1층

높이 9.2m

용도 단독주택(1가구)

주차대수 2대

외부마감재 올드 더글라스, 한식 기와, 한식 회벽

내부마감재 원목마루, 한식 벽지, 비닐페인트

설계기간 2014년 11월 ~ 2015년 4월

시공기간 2015년 4월 ~ 2016년 10월

설계 모노그래프 건축사사무소 010-9405-9485 www.monograph-studio.com

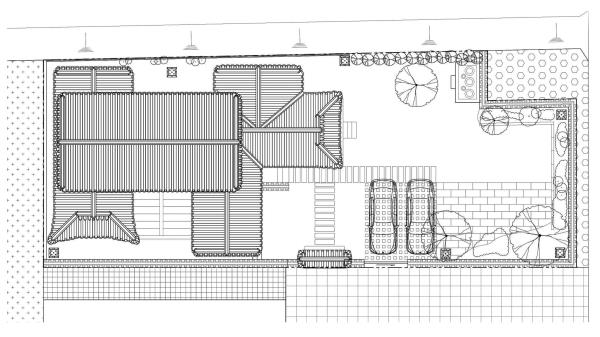

배치도

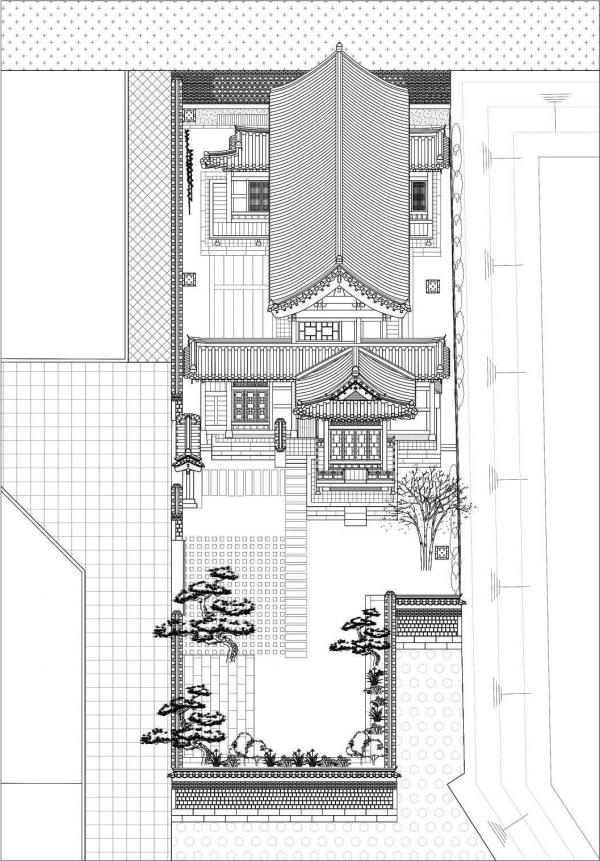

오블리크

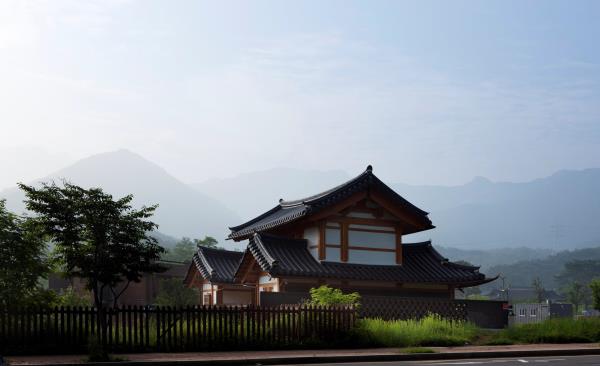

연서로에서 본 청인당 측면

첫 집이자 끝 집 _ 청인당은 은평한옥마을의 3블럭 북쪽 제일 끝집이지만, 송추IC에서 구파발 방향으로 올 때는 은평한옥마을의 가장 첫 집에 해당한다. 북촌이나 서촌처럼 인접 대지가 연속되어 있는 도시형 한옥에서 입면의 2면 정도가 중요한 요소임을 감안하면 청인당은 은평한옥마을의 첫 인상임과 동시에 마지막 인상을 주는 집이다.

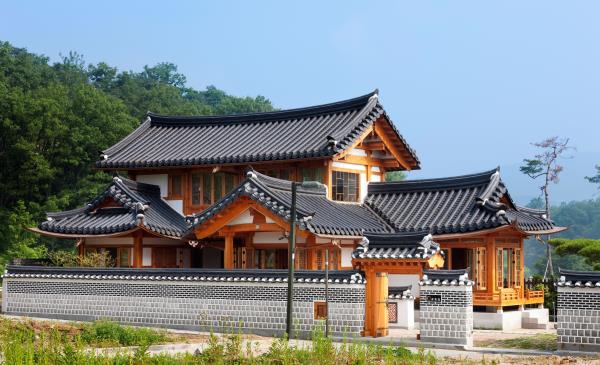

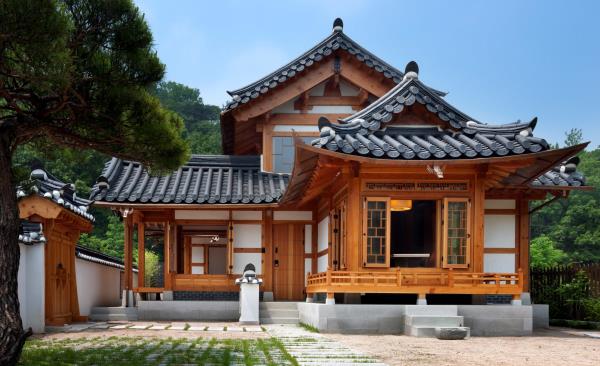

은평한옥마을에서 본 청인당 정면 모습

안마당에서 본 청인당 측면 모습

펼쳐지는 집 _ 주요 실들을 남향에 두고 동쪽의 북한산을 바라보는 좌향을 기본으로 배치를 하였다. 도시형 한옥의 직사각형 블록형 필지에서 마당을 최대한 확보하고, 여러 개의 서로 다른 성격을 가진 마당을 통해 거주성을 제고하였다. 다양한 마당으로의 방향성을 가진 배치계획을 통해 각각의 실이 고유의 독립적인 영역을 갖도록 하였다.

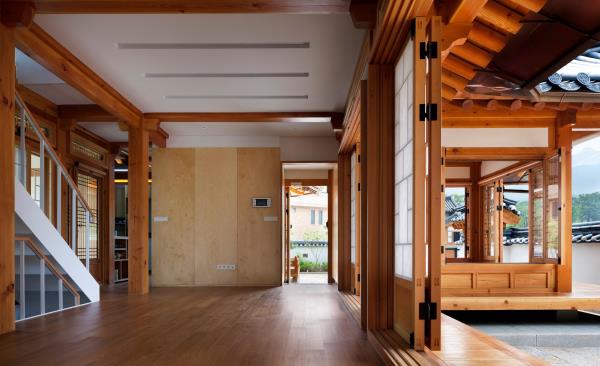

1층 거실 모습

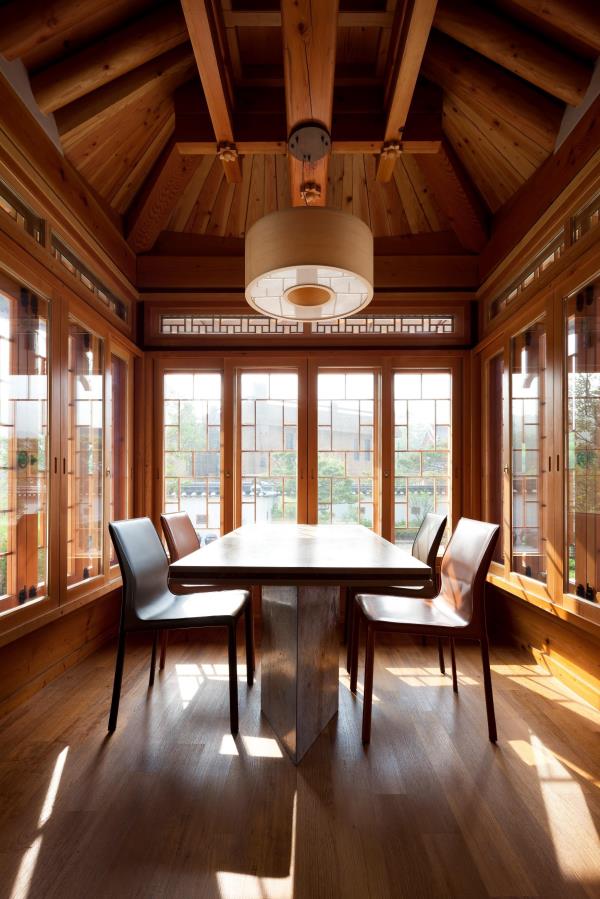

1층 식당

도시형 한옥의 새로운 전형 _ 청인당은 2.7~3.0m의 모듈을 기본으로 1.2m의 퇴칸이 조합되는 구성이다. 거실을 중심으로 각각의 실이 바람개비와 같이 펼쳐지는 구조를 이루고 있으며, 침실과 거실, 식당 및 주방 등이 별도의 복도를 거치지 않고 유기적으로 연결되어 있다. 주요 실들 사이에는 화장실, 드레스룸 등의 서비스 공간을 계획하여 적절한 분리와 통합이 이루어지도록 하였다.

지상층은 별도의 인테리어 요소 없이 구조재와 수장재의 조합을 통해 자연스러운 한옥의 아름다움을 추구하였으며, 지하층은 한옥과는 차별화된 모던한 분위기로 층별로 서로 다른 공간감을 경험할 수 있도록 하였다. 또한, 한옥에서는 수용하기 어려운 다목적실과 부족한 수납공간 등을 지하층에 충분히 확보하였고, DA(Daylight Factor)로 채광 및 환기를 확보하였다.

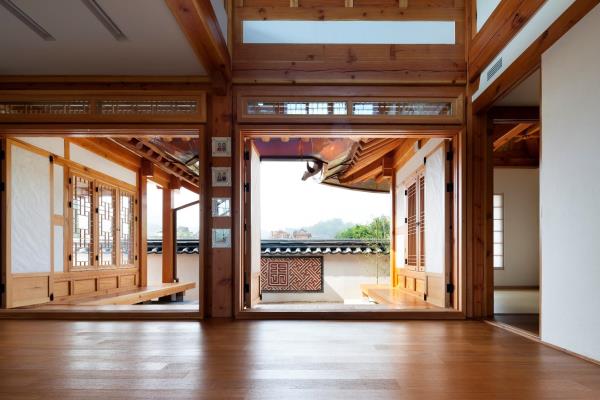

1층 거실

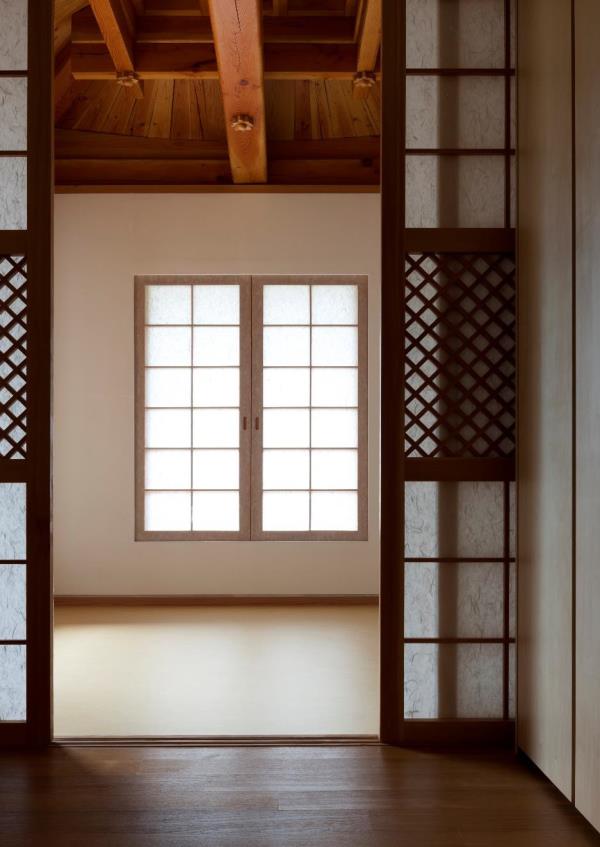

1층 안방

복층 한옥의 새로운 풍경 _ 복층 한옥이라는 생경한 풍경이지만, 기존 한옥이 가진 비례와 공간구성, 구법 등을 존중하였다. 한옥의 가장 중요한 요소인 마당을 최대한 확보하고 목재, 기와, 회벽 등 전통적인 재료와 한식 목가구조의 구법 등은 계승하고자 하였다. 또한, 복층 한옥에서 얻은 용적의 증가, 새로운 비례감, 복층의 개방감 등 기존 한옥에서는 볼 수 없는 다양한 가치들을 찾아낼 수 있었다. 지하층을 적극적으로 개발하여 부족한 수납공간 및 홈 씨어터 등 다양한 프로그램을 수용하였다.

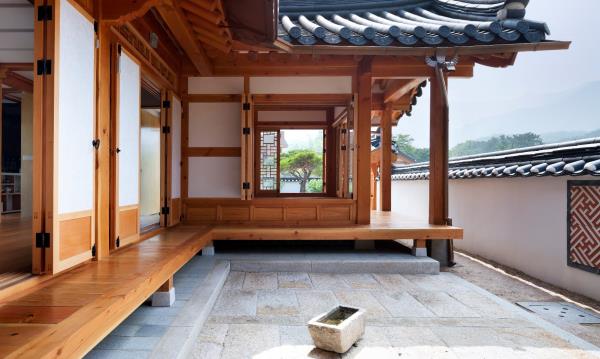

1층 앞마당

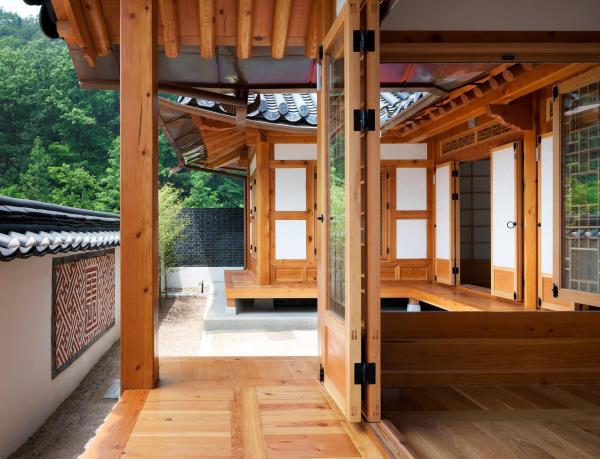

1층 다실과 누마루

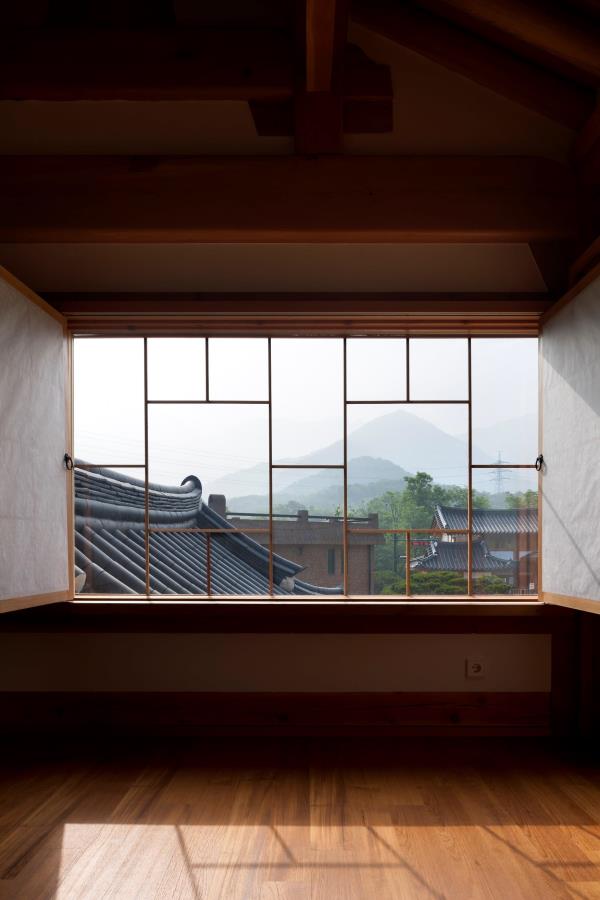

2층 서재

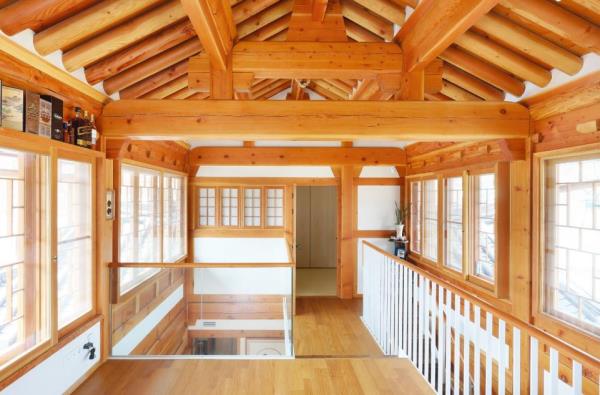

2층 서재와 복도

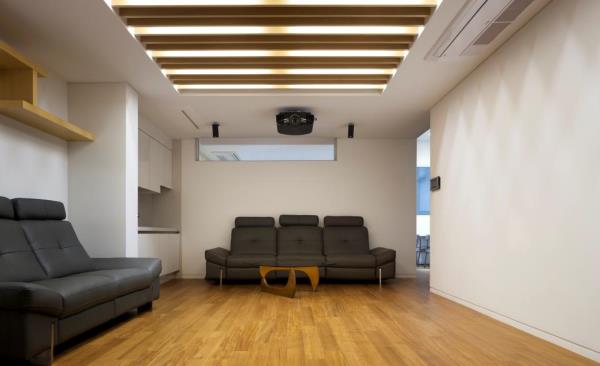

지하층 다목적실

진화하는 한옥 : low material + high performance

청인당의 주요 구조 부재는 올드 더글라스Old Douglas를 사용하였는데, 기둥을 파내어 수장재를 끼워 넣고, 그 사이에는 팽창형 기밀 테이프로 마감하는 방법으로 시공하였다. 목재가 수축 팽창하면서 벌어지는 틈을 팽창형 기밀 테이프를 통해 최소화하였는데, 이는 곧 단열성능이 개선되는 효과로 이어졌다. 기둥과 기둥 사이의 [문선+상·하인방+머름]은 사전 제작 및 조립을 통해 시공성을 개선함과 동시에 공기를 단축하였다. 또한, 2층 한옥으로 연결되는 부분의 기둥은 고주高柱를 활용하여 복층 한옥의 구조적 안정성을 확보하였다.

침실의 내창은 창호 울거미 틀에 10㎜ 폴리카보네이트를 끼워 넣고, 내부에서는 창호지로 마감을 하였다. 폴리카보네이트를 통해 복층 유리에 상응하는 단열성능이 확보됨과 동시에 채광이 가능해져 한옥에서 유리 다음으로 현대적인 재료가 적용 가능함을 보여주는 좋은 사례가 되었다. 또한, 2층 바닥은 난방 및 단열, 층간 소음 등을 해결하기 위한 흡음재, 완충 패드 및 PE필름 등을 시공하여 거주성을 제고하였다.
